CHARAKTERYSTYKA OGÓLNA

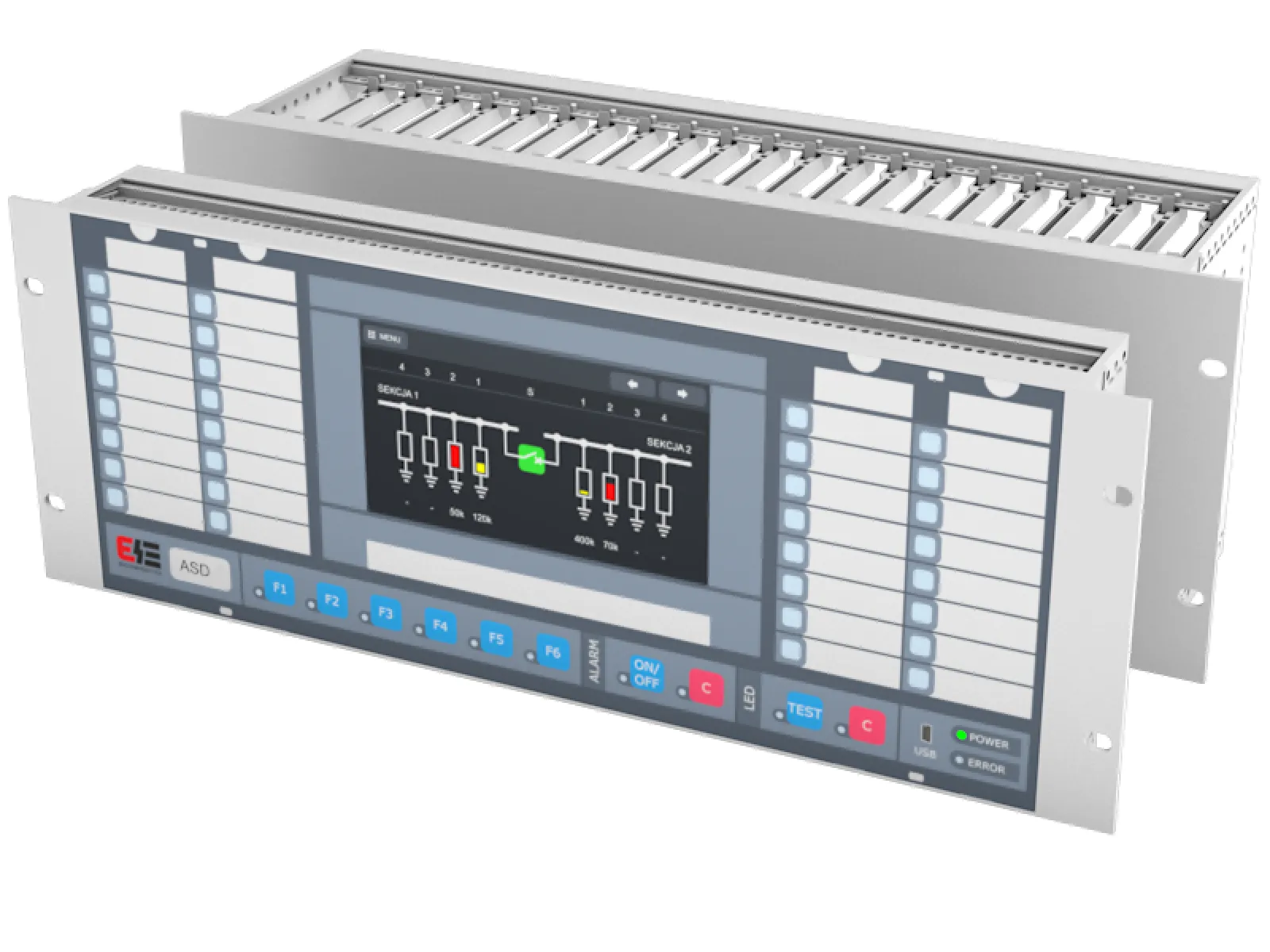

Urządzenie ASD-2 służy do samoczynnego wykrywania pogorszenia stanu izolacji w obwodach prądu stałego zasilania potrzeb własnych. Urządzenie pozwala na ciągłe monitorowanie stanu izolacji nieuziemionych obwodów oraz obliczanie rezystancji izolacji całej sieci. Każdy z odpływów posiada niezależny pomiar stanu izolacji. Dwa progi nastaw sygnalizują i alarmują o niskim stanie izolacji. Sygnalizacja stanów zakłóceniowych zapewnia personelowi precyzyjną i szybką informację na temat pojawiających się zagrożeń. Urządzenie pełni także funkcję rejestratora zdarzeń. Dane z dziennika zdarzeń mogą być przekazywane do systemu nadzoru za pomocą łączy światłowodowych, RS485, Ethernet. Protokoły komunikacyjne ustawiane są programowo ZEG, IEC60870-5-103 i opcjonalnie MODBUS, DNP-3, IEC-61850.

PODSTAWOWE WŁAŚCIWOŚCI

• ciągłe monitorowanie stanu izolacji napięcia DC

• obudowa kasetowa 19’’/4U/160

• programowalny ekran 7’’ z funkcją sterowania i zmiany nastaw

• zdejmowany panel frontowy z możliwością jego zabudowy w dowolnym miejscu

• wejścia optyczne dwustanowe konfigurowalne

• wyjścia stykowe do sygnalizowania awarii – konfigurowalne

• 32/64 kanały pomiarowe na sekcję

• 32 diody sygnalizacyjne LED RGB konfigurowalne

• wyjście stykowe sygnalizacji zaniku napięcia pomocniczego lub uszkodzenia zasilacza

• rezerwowe zasilanie urządzenia dodatkową przetwornicą

• wejścia dwustanowe do zdalnego kasowania sygnalizacji optycznej

• karty we/wy wyposażone we wtyczki skręcane 16 pinowe

• możliwa rozbudowa urządzenia do dowolnej liczby sekcji zasilających

• przycisk Alarm ON/OFF umożliwia zablokowanie sygnalizacji Al, Up

• przycisk Alarm C służy do kasowania sygnalizacji Al., Up.

• osiem portów komunikacyjnych, RS232, RS485, ST-światłowód

• programowy wybór protokołu transmisji IEC60870-5-103/ZEG
