CHARAKTERYSTYKA OGÓLNA

Urządzenie ATS-9 służy do samoczynnego załączenia rezerwy zasilania w rozdzielniach RPW 400/230V. Urządzenia automatyki przełączania zasilania należą do podstawowych układów wpływających na pewność zasilania odbiorów. Urządzenie dedykowane jest dla rozdzielni potrzeb własnych w układzie do dziewięciu wyłączników wraz z obsługą agregatów. Dopływ, na którym wystąpi zanik napięcia zostanie wyłączony, a załączony zostanie inny, zgodny z wybranym priorytetem. Sygnalizacja sygnałów zakłóceniowych zapewnia personelowi szybką i precyzyjną informację dotyczącą pojawiających się zagrożeń. Urządzenie pełni także funkcję rejestratora zdarzeń. Dane z dziennika zdarzeń mogą być przekazywane do systemu nadzoru za pomocą łączy światłowodowych, RS485, Ethernet. Protokoły komunikacyjne ustawiane są programowo: ZEG, IEC 60870-5-103 i opcjonalnie MODBUS, DNP-3, IEC 61-850.

PODSTAWOWE WŁAŚCIWOŚCI

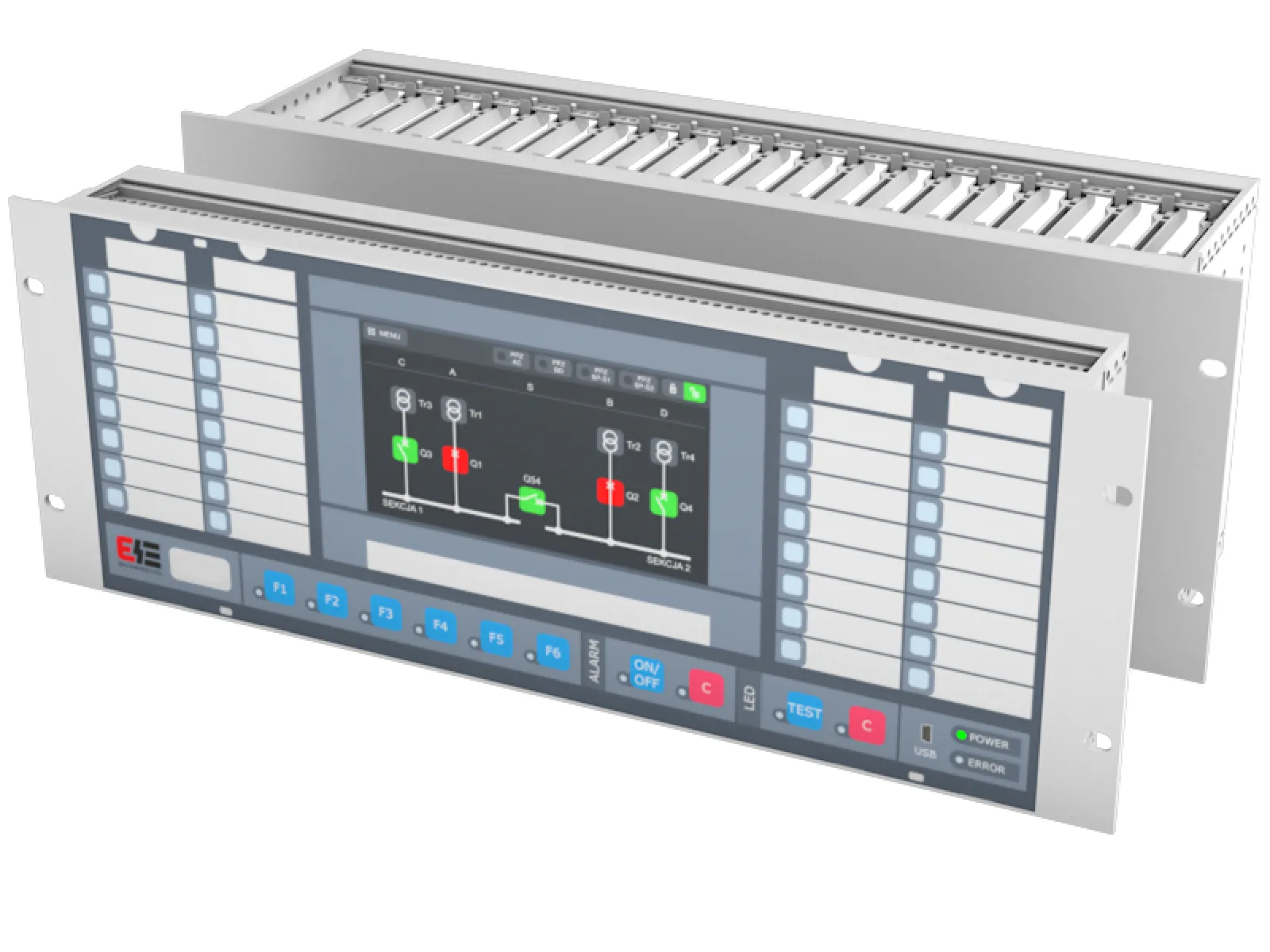

• obudowa kasetowa 19’’/4U/160

• programowalny ekran 7’’ z funkcją sterowania i zmiany nastaw

• zdejmowany panel frontowy z możliwością jego zabudowy w dowolnym miejscu

• wejścia dwustanowe z optoizolacją, konfigurowalne

• wyjścia stykowe do sterowania wyłącznikami i sygnalizowania awarii - konfigurowalne

• wejścia pomiarowe z wykrywaniem asymetrii zasilania

• 32 diody sygnalizacyjne LED RGB konfigurowalne

• wyjście stykowe sygnalizacji zaniku napięcia pomocniczego lub uszkodzenia zasilacza

• rezerwowe zasilanie urządzenia dodatkową przetwornicą

• wejścia dwustanowe do zdalnego kasowania sygnalizacji optycznej

• wtyki do kart we/wy mocowane śrubami

• możliwa rozbudowa urządzenia do dowolnej liczby dopływów zasilających

• przycisk Alarm ON/OFF umożliwia zablokowanie sygnalizacji Al, Up

• przycisk Alarm C służy do kasowania sygnalizacji Al., Up.

• przyciski funkcyjne F1-F6 służą do zmiany priorytetu zasilania

• osiem portów komunikacyjnych, RS232, RS485, ST-światłowód

• programowy wybór protokołu transmisji IEC60870-5-103/ZEG
