CHARAKTERYSTYKA OGÓLNA

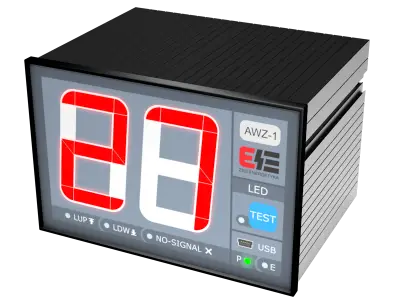

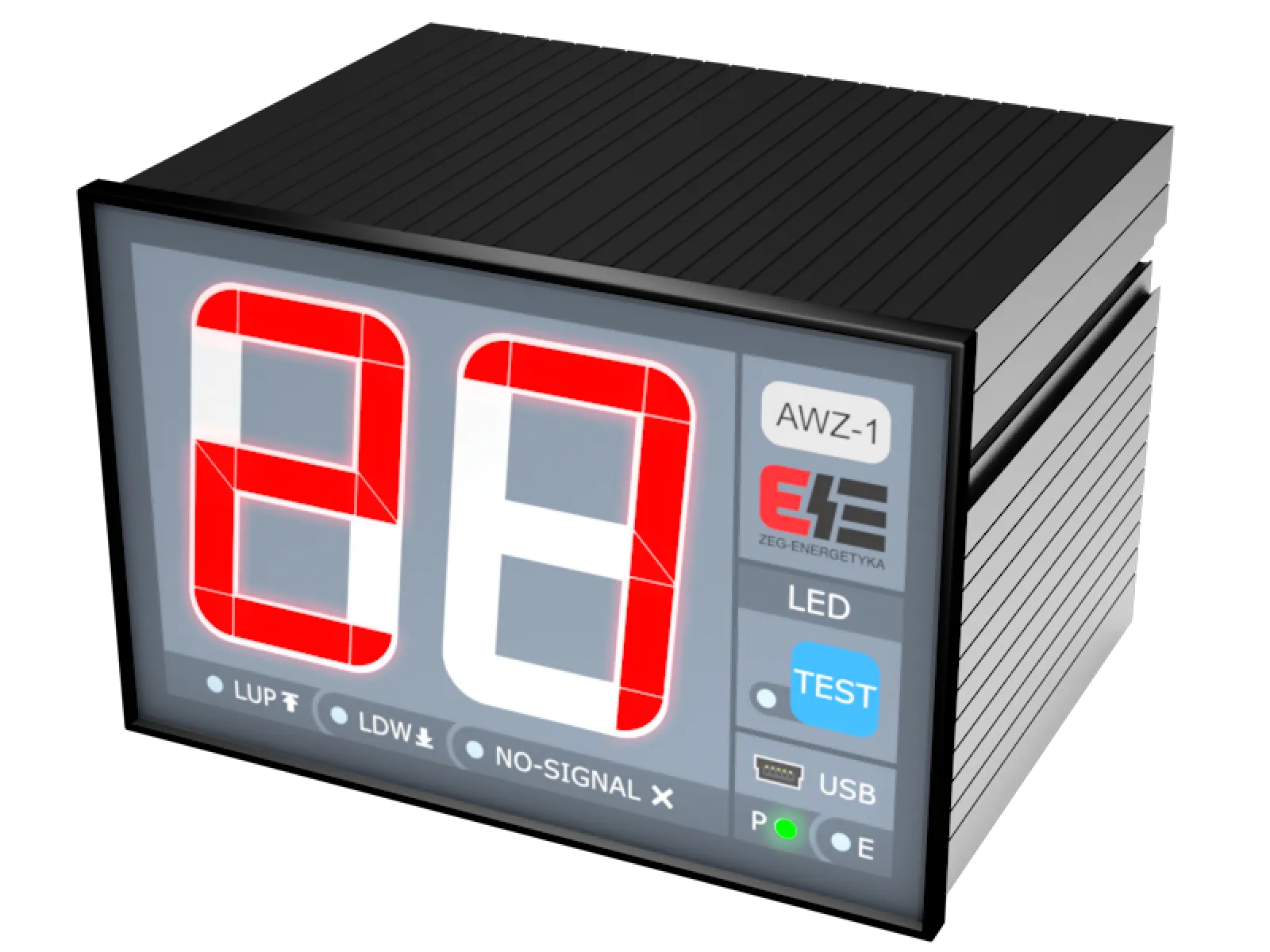

Automatyczny wskaźnik numeru zaczepu transformatora AWZ-1 jest przeznaczony do sygnalizacji numeru aktualnie wybranego zaczepu transformatora 110/15 kV. Urządzenie posiada wejścia 24V DC odbierające dane w różnych standardach kodowania: BCD, BCD Energopomiar, BINARNY, GRAY lub dowolny zdefiniowany przez użytkownika.

Urządzenie posiada wyjścia stykowe, które umożliwiają wysłanie odczytanego numeru zaczepu transformatora w innym systemie kodowania do dowolnego urządzenia. Zestyki umożliwiają wysyłanie kodu za pomocą innego zewnętrznego napięcia np. 220V DC/AC. Dostępne kodowanie wyjść: BCD, BINARNY, GRAY lub dowolny zdefiniowany przez użytkownika.

Dekodowanie numeru zaczepu transformatora i ponowne jego kodowanie wykorzystuje się przy pracy z regulatorem napięcia transformatora w rozdzielniach 110kV/15kV.

PODSTAWOWE WŁAŚCIWOŚCI

Urządzenie wyposażone jest w:

• cztery niezależne porty komunikacyjne tzn. jeden port ze złączem ST (820nm - światłowód wielomodowy), dwa porty RS485 (protokół ZEG/ IEC 60870-5-103), jeden port USB dostępny na froncie urządzenia (port inżynierski do zmiany nastaw)

• w celu wymiany informacji między wskaźnikami AWZ porty przynajmniej dwóch wskaźników mogą być ze sobą połączone - mogą one wymieniać informacje na znaczne odległości i przekazywać je niezależnie do systemu nadzoru SSiN

• możliwość pobierania kodu z nadajnika portem RS485 lub optycznie za pomocą szeregowego protokołu komunikacyjnego

• segmentowy ekran LED RGB umożliwia wybór koloru wyświetlania poszczególnych numerów

• możliwość zmiany koloru w zależności od stanów zagrożeniowych (np. wczesne ostrzeganie o ostatnim zaczepie - kolor żółty, skrajne zaczepy - kolor czerwony, numer zaczepu prawidłowy - kolor zielony, lub inny schemat kolorów wg ustawień)
