CHARAKTERYSTYKA OGÓLNA

Konwertery komunikacyjne wykorzystuje się do ujednolicenia standardów łącz komunikacyjnych różnych urządzeń pracujących we wspólnym węźle komunikacyjnym. Na stacjach energetycznych można wyodrębnić dwa niezależne węzły (kanały) komunikacyjne:

• kanał telemechaniki - służący do sterowania i przesyłania alarmów

• kanał inżynierski - umożliwiający dostęp do informacji typu: odczyt zakłóceń, pomiary, diagnostyka, dziennik zdarzeń, nastawy.

W większości przypadków stacje energetyczne są bezobsługowe. Urządzenia na tych stacjach łączy się w komunikacyjne punkty gwiazdowe podłączone do zewnętrznej sieci komputerowej, która umożliwia ciągłe ich monitorowanie. Połączenie kilku modułów OPG- 1/2/IZ umożliwia spięcie kanałów komunikacyjnych. Połączone kanały komunikacyjne telemechaniczne jak i inżynierskie wielu różnych urządzeń mogą przesyłać dane poprzez jedno łącze transmisyjne.

PODSTAWOWE WŁAŚCIWOŚCI

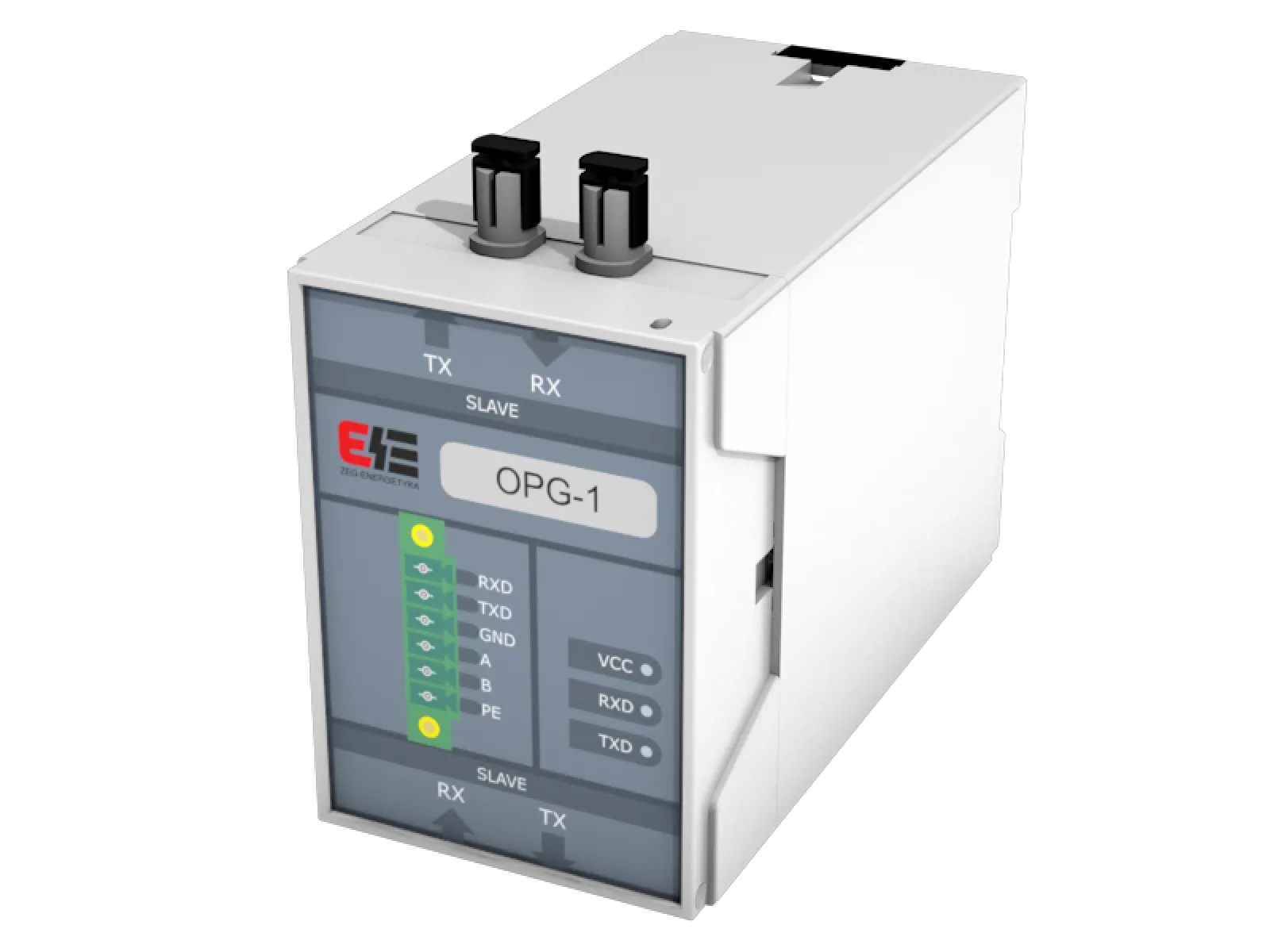

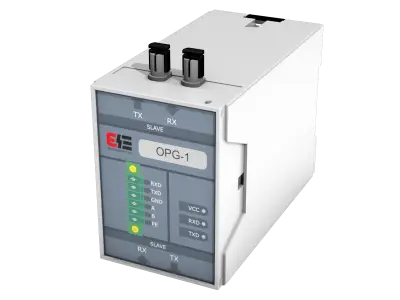

Urządzenie OPG-1 wyposażone jest w porty:

• optyczny ze złączem ST (820nm - światłowód wielomodowy)

• port RS-485(dodatkowo równolegle port RS-232)

• zasilacz 220-250V DC/AC lub inny np. 24V DC/AC
