CHARAKTERYSTYKA OGÓLNA

Urządzenia automatyki i zabezpieczeń zainstalowane w obrębie stacji elektroenergetycznej wyposażone są w dwa kanały komunikacyjne:

• kanał telemechaniki - służący do sterowania i przesyłania alarmów

• kanał inżynierski - umożliwiający dostęp do informacji typu: odczyt zakłóceń, pomiary, diagnostyka, dziennik zdarzeń, nastawy.

W większości przypadków stacje energetyczne są bezobsługowe. Urządzenia na tych stacjach łączy się w komunikacyjne punkty gwiazdowe podłączone do zewnętrznej sieci komputerowej, która umożliwia ciągłe ich monitorowanie. Połączenie kilku modułów OPG-6 umożliwia spięcie kanałów komunikacyjnych. Połączone kanały komunikacyjne telemechaniczne jak i inżynierskie wielu różnych urządzeń mogą przesyłać dane poprzez jedno łącze transmisyjne.

PODSTAWOWE WŁAŚCIWOŚCI

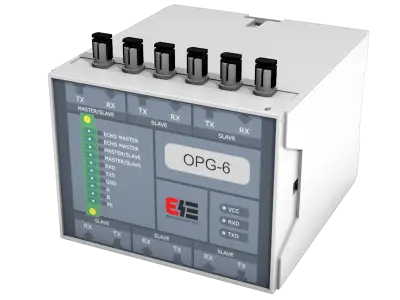

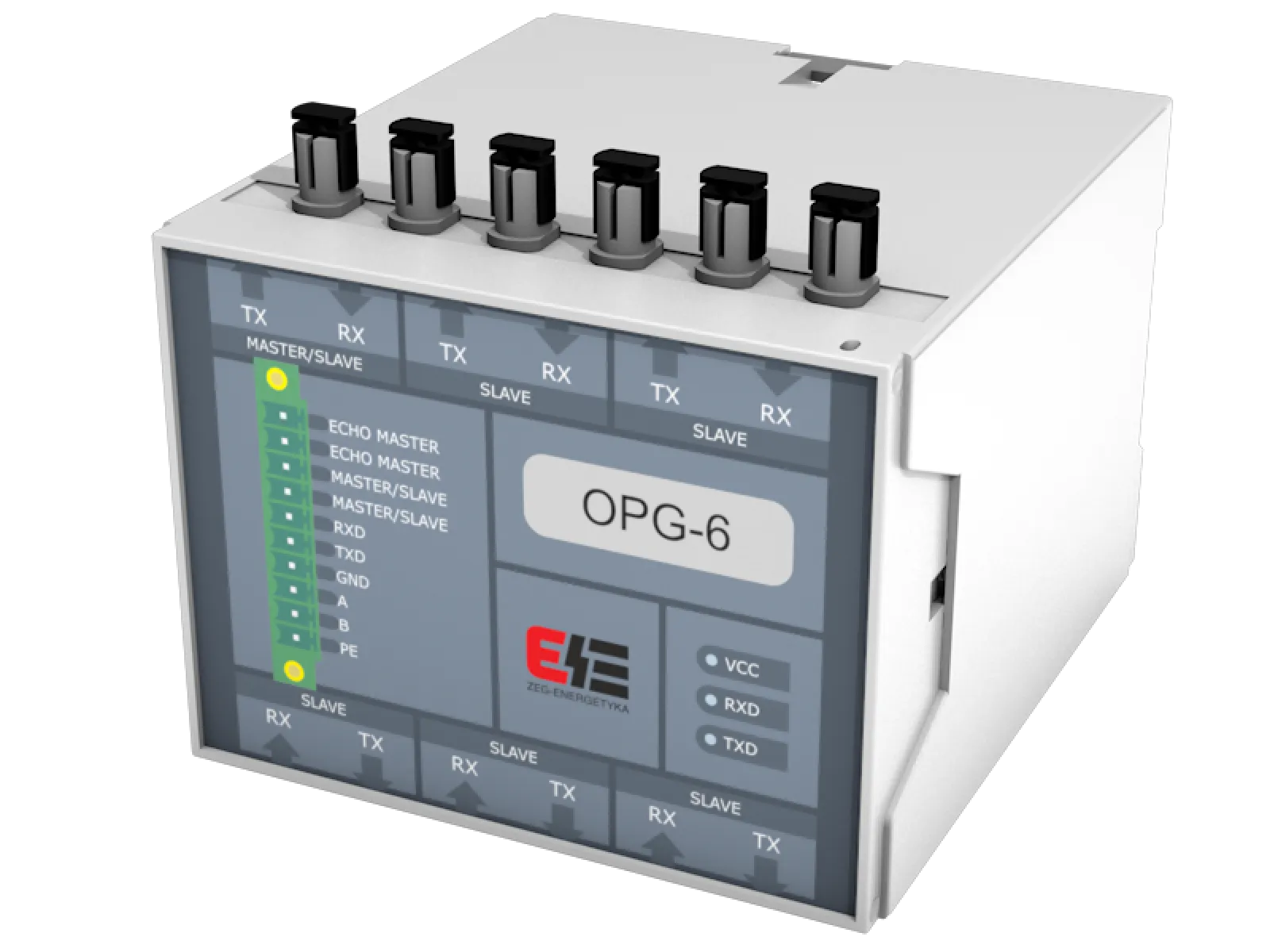

Urządzenie wyposażone jest w:

• sześć portów optycznych ze złączem ST (820nm - światłowód wielomodowy)

• port 1 ST MASTER/SLAVE (możliwość wyboru trybu pracy: MASTER, SLAVE, EHO ON/OFF)

• port 2,3,4,5,6 ST - SLAVE

• port RS-485 MASTER

• port RS-232 MASTER

• zasilacz 220-250V DC/AC lub inny np. 24V DC/AC
