CHARAKTERYSTYKA OGÓLNA

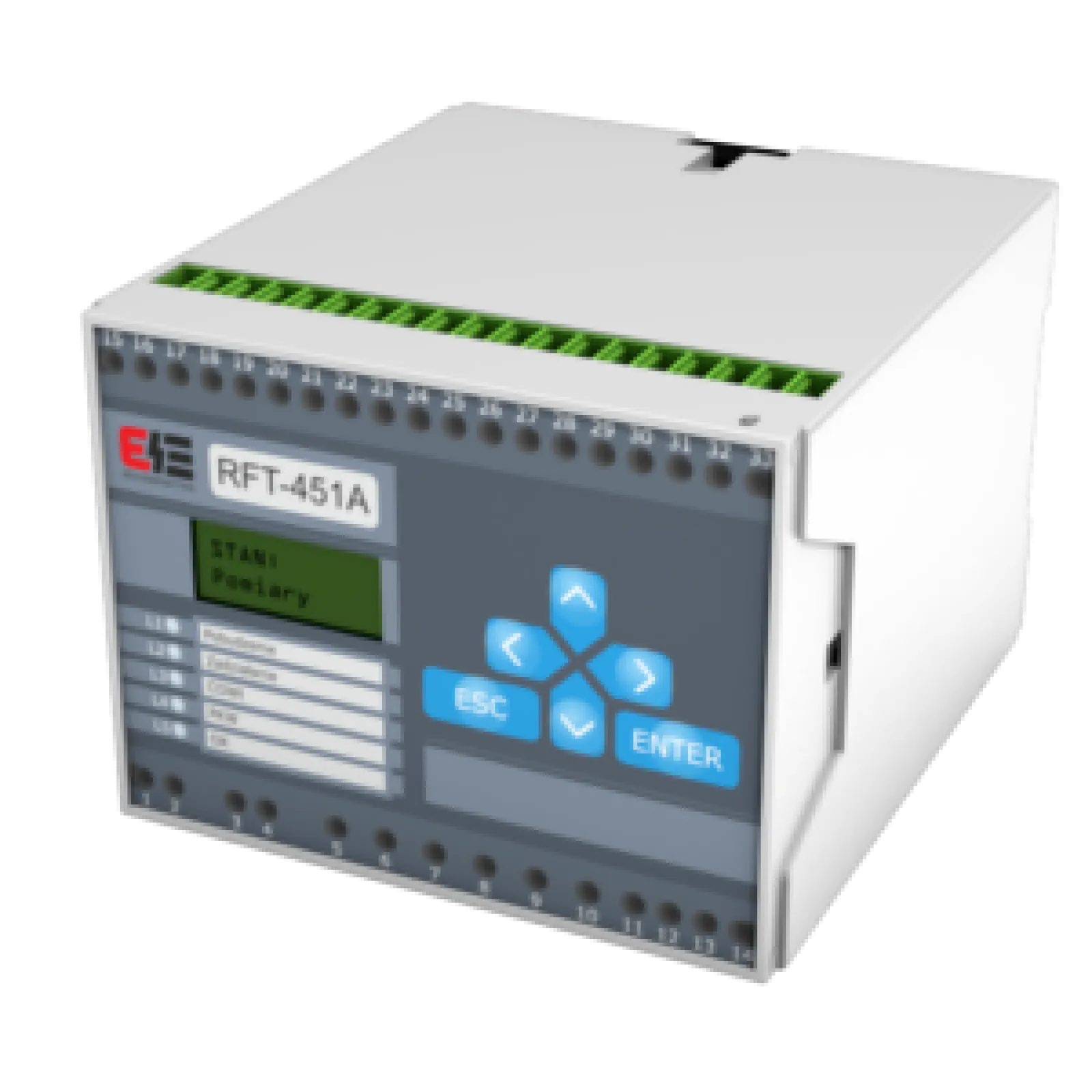

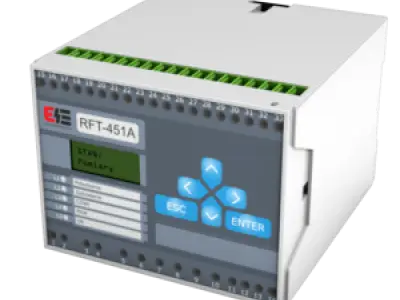

Zabezpieczenie częstotliwościowe i napięciowe RFT-451A jest przeznaczone do stosowania w automatyce zabezpieczeniowej generatorów oraz w układach samoczynnego częstotliwościowego i napięciowego odciążania (SCO, SNO), dla utrzymania stabilnej pracy systemu.

PODSTAWOWE WŁAŚCIWOŚCI

• Zestaw zabezpieczeń:

  • 81 częstotliwościowe zwłoczne

  • 81S stromościowe zwłoczne, reagujące na pochodną częstotliwości

  • 81, 81S częstotliwościowe oraz stromościowe reagujące na pochodną częstotliwości, z logiką AND/OR

  • 81, 81SA częstotliwościowe oraz przyrostowe reagujące na średnią prędkość zmian częstotliwości, z logiką AND/OR

  • 27/59 podnapięciowe / nadnapięciowe zwłoczne, trójfazowe.

• Pięć niezależnych stopni zabezpieczeń częstotliwościowych, każdy z możliwością programowego wyboru do czterech zabezpieczeń z powyższego zestawu.

• Trzy niezależne stopnie zabezpieczeń napięciowych, każdy z możliwością programowego wyboru typu.

• Trójfazowy wejściowy układ pomiarowy napięcia.

• Automatyka SPZ po SCO.

• Blokada napięciowa dla zabezpieczeń częstotliwościowych.

• Formowany impuls sterujący na zadziałanie.

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.

• Sygnalizacja optyczna najważniejszych stanów pracy zabezpieczenia.

• Pomiar bieżących wartości napięcia i częstotliwości.

• Rejestrator zdarzeń.

• Trzy wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) lub do blokady działania wybranych zabezpieczeń.

• 7 programowalnych przekaźników wyjściowych.

• Wyjście stykowe sygnalizacji uszkodzenia zasilacza lub braku napięcia pomocniczego.

• Samokontrola poprawnego działania zabezpieczenia.

• Zegar czasu rzeczywistego.

• Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie RS485 (opcja).
