CHARAKTERYSTYKA OGÓLNA

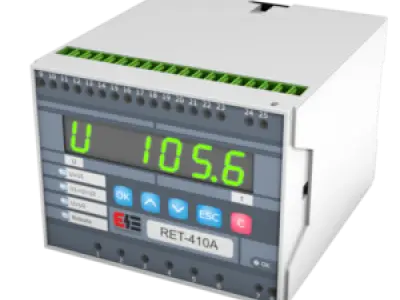

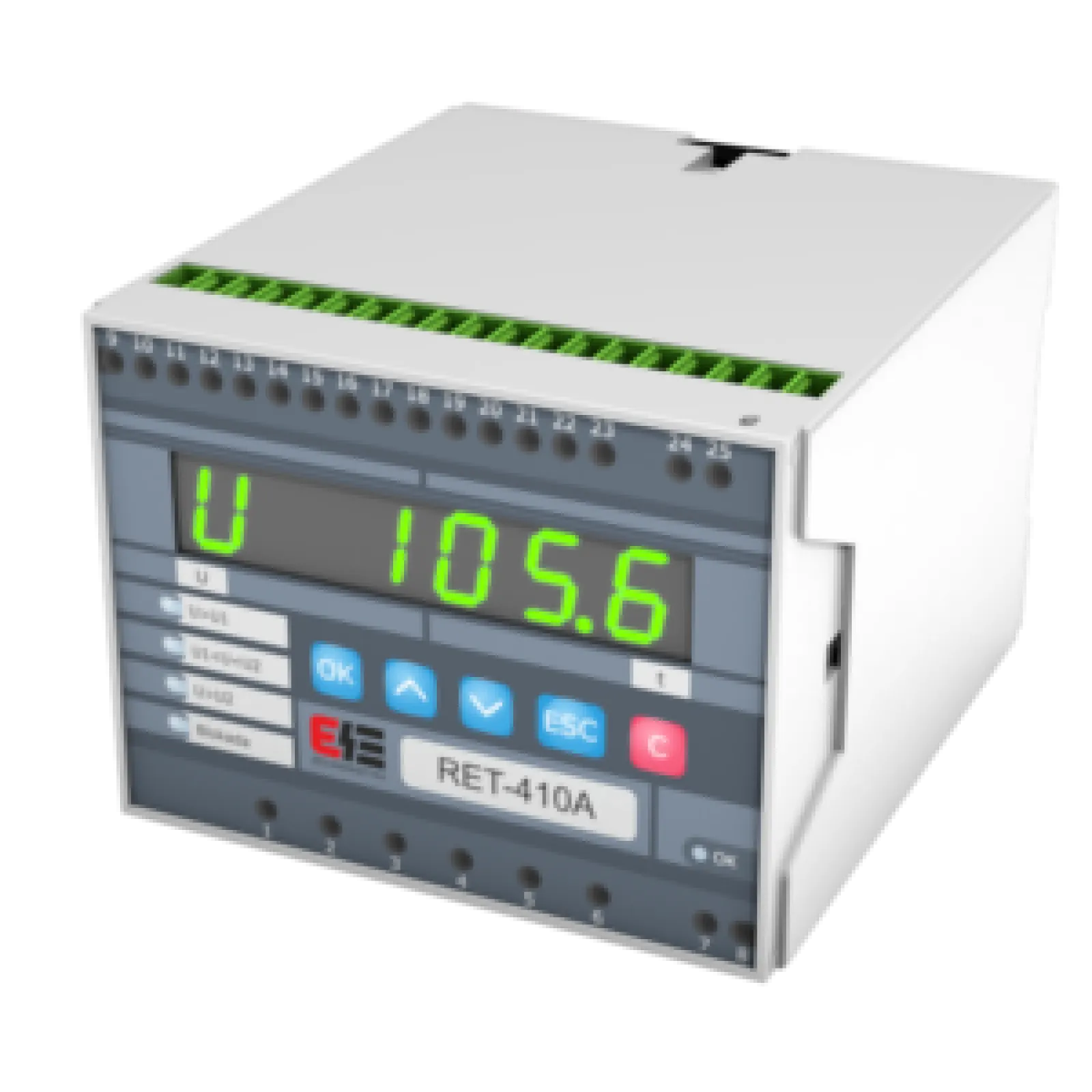

Przekaźnik napięciowo-czasowy okienkowy typu RET-410A, przeznaczony jest do stosowania w układach automatyki elektroenergetycznej, m. in. jako zabezpieczenie napięciowe zwłoczne w układach regulacji napięcia transformatora. Urządzenie kontroluje wartość skuteczną napięcia sinusoidalnie przemiennego o częstotliwości 50 Hz, w przedziale – „w oknie” określonym przez dolną (U1) i górną (U2) wartość nastawczą napięcia rozruchowego wprowadzoną przez użytkownika.

PODSTAWOWE WŁAŚCIWOŚCI

• Zestaw zabezpieczeń:

  • 27 podnapięciowe zwłoczne

  • 59 nadnapięciowe zwłoczne

• Jednowejściowy układ pomiarowy.

• Podnapięciowy, nadnapięciowy i „okienkowy” tryb pracy.

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.

• Pomiar i bieżące wyświetlanie wartości skutecznej kontrolowanego napięcia.

• Rejestracja wartości napięcia zadziałania z ostatniego zakłócenia.

• Dwustanowe wejście umożliwiające zewnętrzną blokadę działania przekaźnika

• Wyświetlacz LED i klawiatura umożliwiające pełną obsługę przekaźnika.

• Sygnalizacja optyczna podstawowych stanów pracy przekaźnika.

• Wyjścia stykowe pobudzenia i zadziałania przekaźnika, sygnalizacji uszkodzenia zasilacza lub braku napięcia pomocniczego oraz sygnalizacji zewnętrznej stanu blokady zadziałania przekaźnika.

• Samokontrola poprawnego działania przekaźnika.
