CHARAKTERYSTYKA OGÓLNA

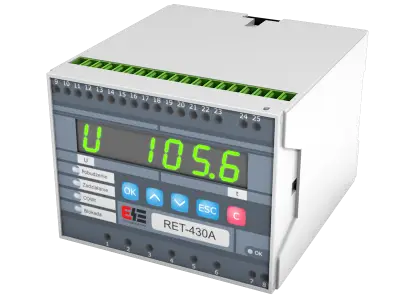

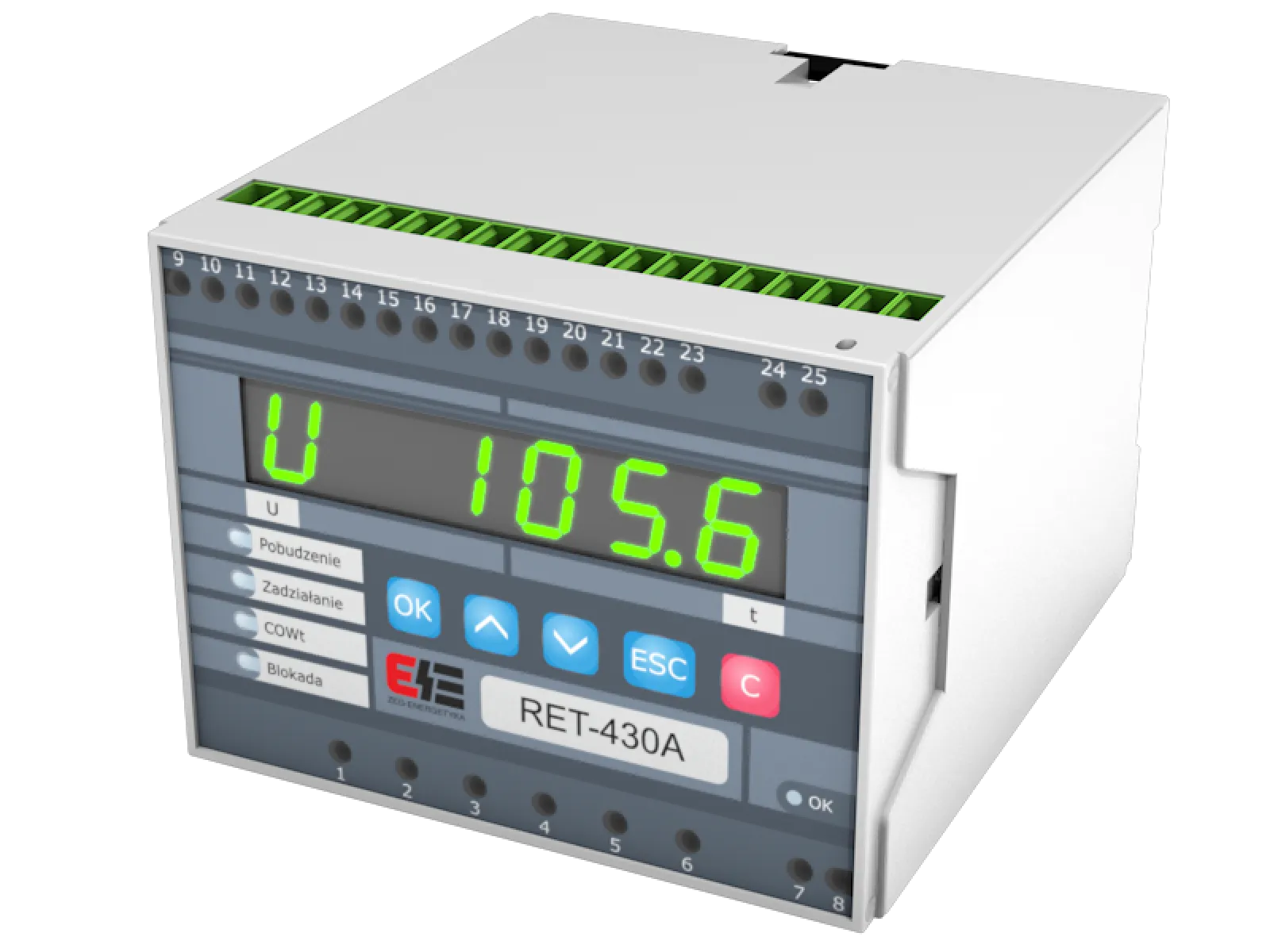

Przekaźnik napięciowo-czasowy, typu RET-430A, przeznaczony jest do stosowania w układach automatyki elektroenergetycznej jako trójfazowe zabezpieczenie napięciowe transformatorów, generatorów, linii przesyłowych, silników oraz w układach SZR. Urządzenie kontroluje wartość skuteczną napięcia sinusoidalnie przemiennego o częstotliwości 50 Hz, realizuje funkcje detekcji zakłócenia w części elektrycznej chronionego obiektu oraz sterowania wykonawczego.

PODSTAWOWE WŁAŚCIWOŚCI

• Zestaw zabezpieczeń:

  27/59 podnapięciowe/nadnapięciowe zwłoczne

• Trójfazowy wejściowy układ pomiarowy, z selektorem wartości ekstremalnej.

• Podnapięciowy albo nadnapięciowy tryb pracy (do wyboru).

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.

• Pomiar i bieżące wyświetlanie ekstremalnej wartości skutecznej kontrolowanego napięcia.

• Rejestracja wartości napięcia zadziałania z ostatniego zakłócenia.

• Dwustanowe wejście umożliwiające zewnętrzną blokadę działania przekaźnika

• Wyświetlacz LED i klawiatura umożliwiające pełną obsługę przekaźnika.

• Sygnalizacja optyczna podstawowych stanów pracy przekaźnika.

• Wyjścia stykowe pobudzenia i zadziałania przekaźnika, sygnalizacji uszkodzenia zasilacza lub braku napięcia pomocniczego oraz sygnalizacji zewnętrznej stanu blokady zadziałania przekaźnika.

• Samokontrola poprawnego działania przekaźnika
