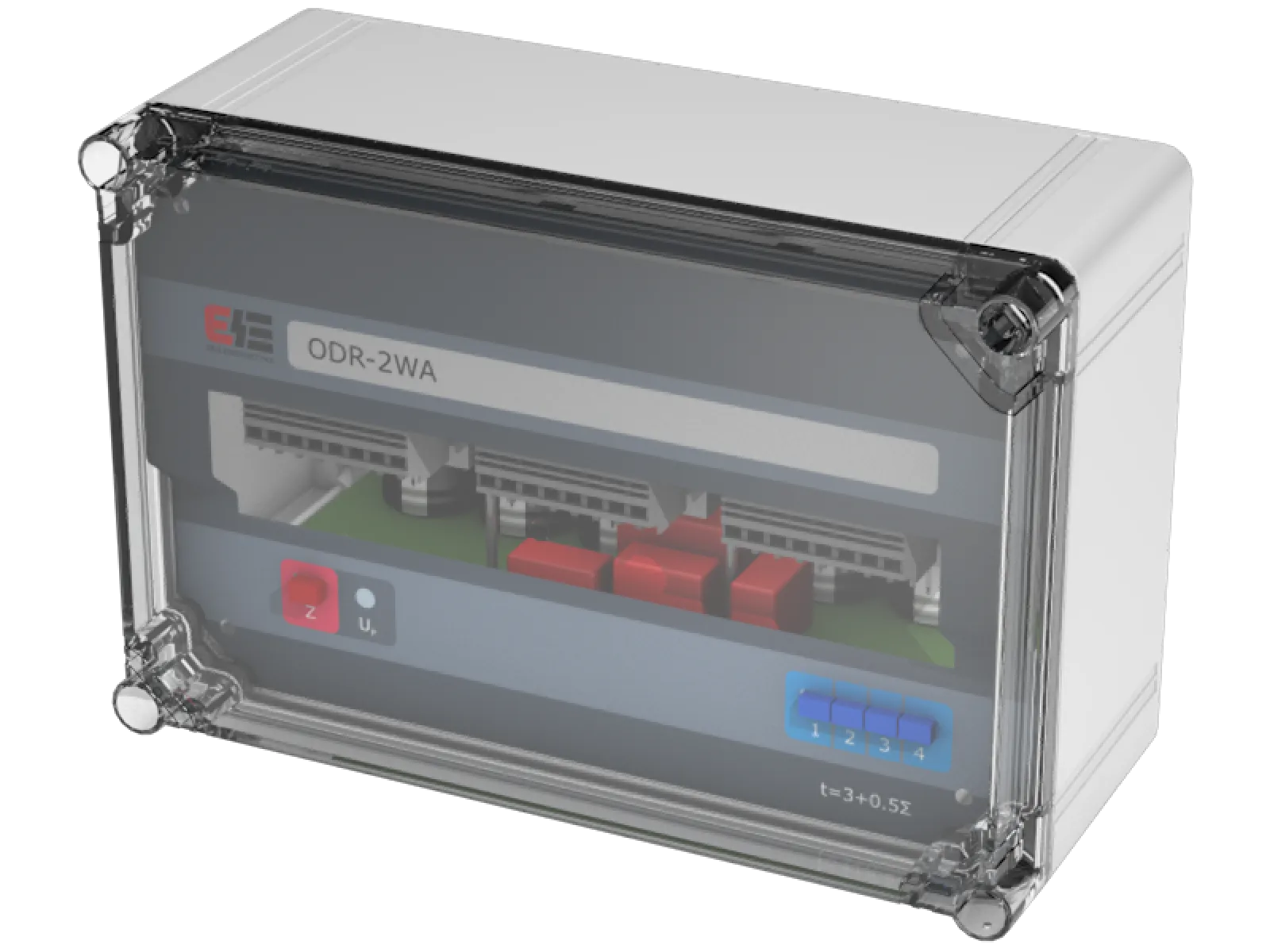

ODR-2WA - przekaźnik nadmiarowo-prądowy z autonomicznym zasilaniem

Produkty

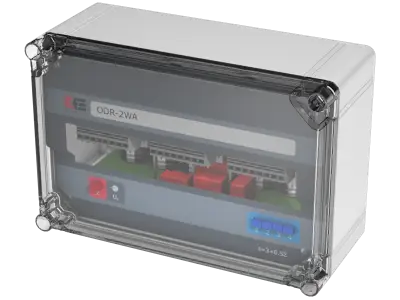

ODR-2WA 800x600

O produkcie

CHARAKTERYSTYKA OGÓLNA

Przekaźnik nadmiarowo - prądowy typu ODR-2WA, z zasobnikami energii zasilanymi prądem zwarcia, przeznaczony jest do sterowania awaryjnego wyłącznikiem w przypadku braku napięcia operacyjnego. Urządzenie prze-widziane jest do stosowania w układach automatyki elektroenergetycznej jako rezerwa podstawowych zabezpieczeń transformatorów zasilających 110kV/SN, szyn zbiorczych i linii odpływowych SN.

PODSTAWOWE WŁAŚCIWOŚCI

  • 51 zabezpieczenie nadprądowe zwłoczne.

  • Trójfazowy wejściowy układ pomiarowy w układzie zapewniającym prawidłowe działanie również w przypadku zasilania prądem zwarcia jednofazowego.

  • Współpraca z zewnętrznymi przekładnikami prądowymi o mocy znamionowej nie mniejszej od 25 VA.

  • Współpraca z wyłącznikiem o parametrach cewki wyłączającej:

    - napięcie pomocnicze Upn: 110V albo 220V DC,

    - pobór mocy < 600W,

    - rezystancja < 80Ω.

  • Wyjścia stykowe pobudzenia i zadziałania przekaźnika.

  • Dwa wyjścia do sterowania awaryjnego na wyłączenie wyłącznika, rozdzielane galwanicznie przed załączeniem zasobników energii do obwodów cewek wyłączników.

  • Wewnętrzny wskaźnik zadziałania przekaźnika.

  • Wejście zewnętrzne do testowania sprawności urządzenia.
