CHARAKTERYSTYKA OGÓLNA

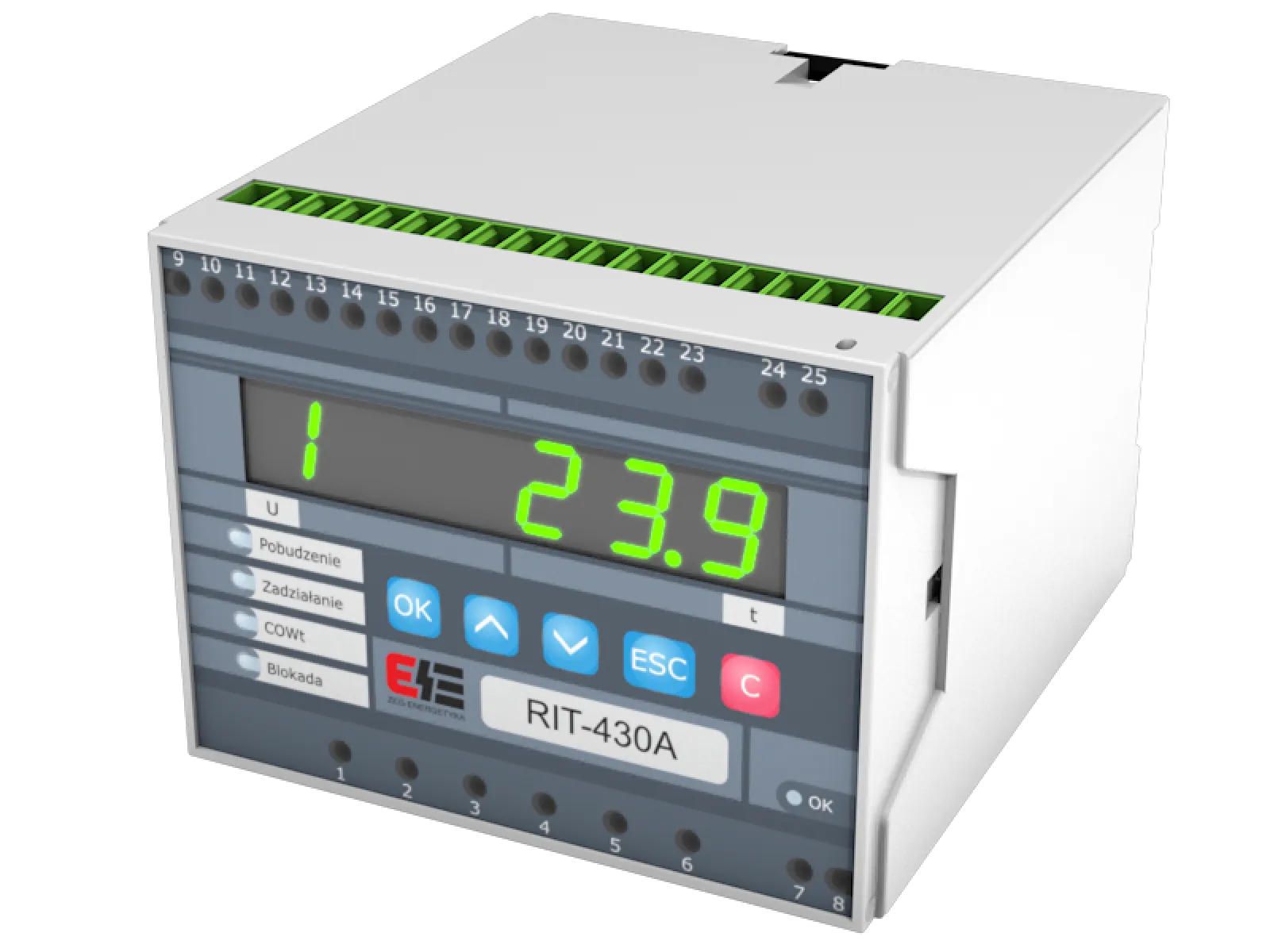

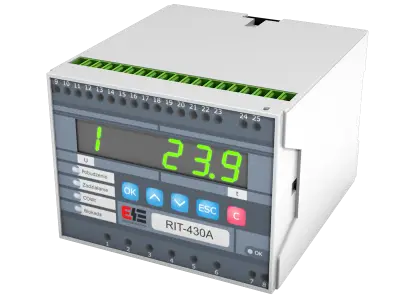

Przekaźnik nadprądowo-czasowy, typu RIT-430A, przeznaczony jest do stosowania w układach automatyki elektroenergetycznej jako zabezpieczenie nadprądowe od zwarć i przeciążeń. Urządzenie kontroluje wartość skuteczną prądu sinusoidalnie przemiennego o częstotliwości 50 Hz, realizuje funkcje detekcji zakłócenia w części elektrycznej chronionego obiektu oraz sterowania wykonawczego.

PODSTAWOWE WŁAŚCIWOŚCI

• Zabezpieczenie nadprądowe 51, zwłoczne z charakterystyką niezależną.

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.

• Trójfazowy wejściowy układ pomiarowy.

• Praca w jednofazowych, dwufazowych i trójfazowych układach zabezpieczeń nadprądowych.

• Pomiar i bieżące wyświetlanie maksymalnej wartości skutecznej prądów wejściowych.

• Rejestracja wartości prądu zadziałania z ostatniego zakłócenia.

• Dwustanowe wejście umożliwiające zewnętrzną blokadę działania przekaźnika

• Wyświetlacz LED i klawiatura umożliwiające pełną obsługę przekaźnika.

• Sygnalizacja optyczna podstawowych stanów pracy przekaźnika.

• Wyjścia stykowe pobudzenia i zadziałania przekaźnika, sygnalizacji uszkodzenia zasilacza lub braku napięcia pomocniczego oraz sygnalizacji zewnętrznej stanu blokady zadziałania przekaźnika.

• Samokontrola poprawnego działania przekaźnika.
