CHARAKTERYSTYKA OGÓLNA

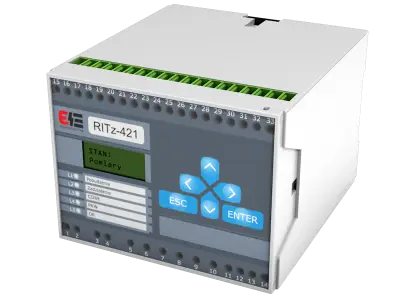

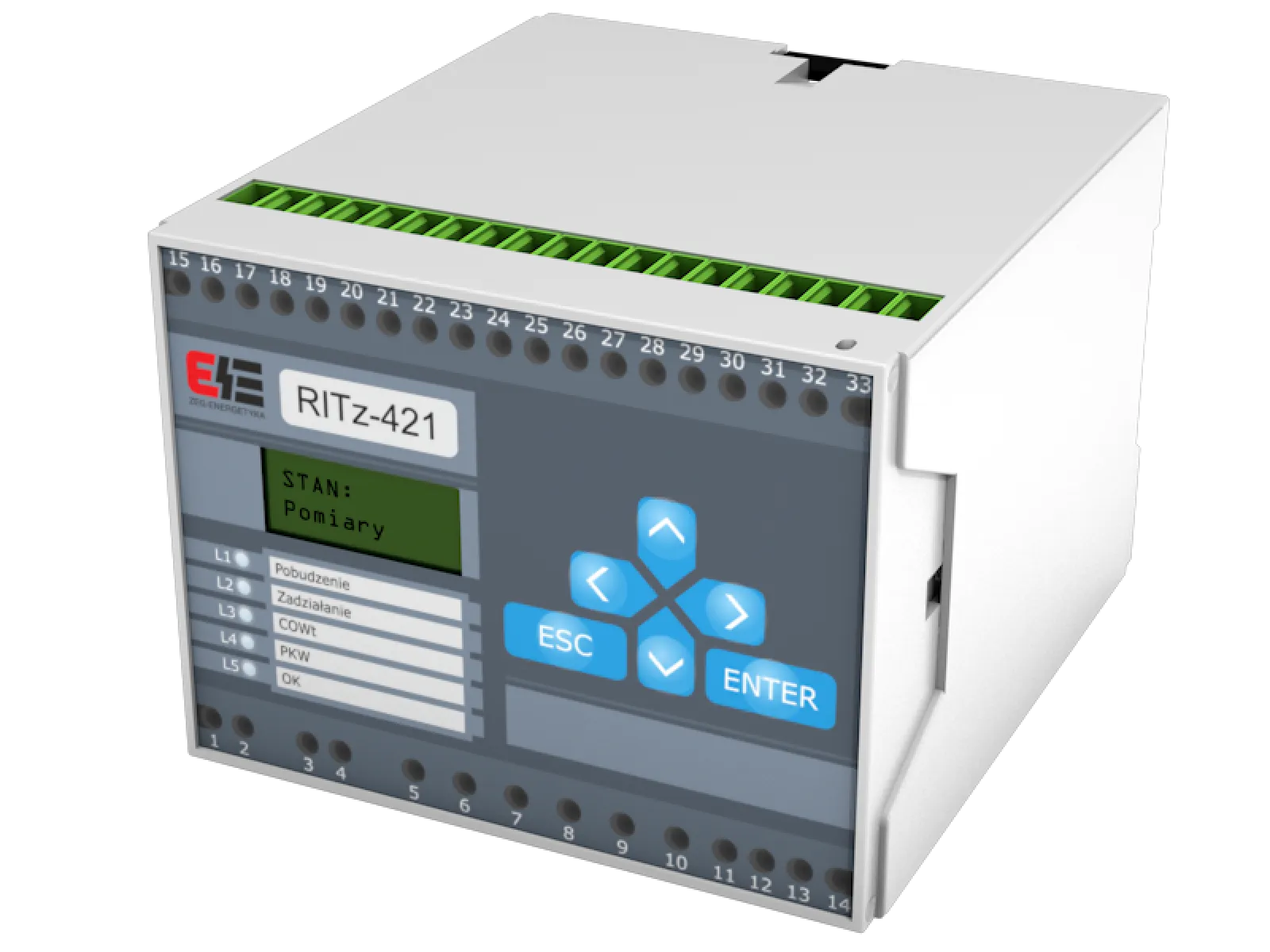

Zabezpieczenie nadprądowo-czasowe i ziemnozwarciowe przeznaczone do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do ochrony między innymi pól liniowych i transformatorowych. Konstrukcja urządzenia wykorzystująca technikę cyfrową zapewnia wysoką dokładność, stabilność i pewność działania.

PODSTAWOWE WŁAŚCIWOŚCI

• Zestaw zabezpieczeń

  • 50/51 dwa nadprądowe z charakterystyką czasową niezależną, dwufazowe, bezzwłoczne/zwłoczne

  • 51 nadprądowe zwłoczne, z charakterystyką czasową niezależną lub zależną, dwufazowe

  • 50N/51N ziemnozwarciowe nadprądowe bezkierunkowe, bezzwłoczne/zwłoczne, niezależne

  • 59N ziemnozwarciowe nadnapięciowe, zwłoczne niezależne (wykonanie 2)

  • 67N/21N ziemnozwarciowe: nadprądowe kierunkowe zwłoczne niezależne/admitancyjne zwłoczne niezależne (wykonanie 2)

  • 79 SPZ trójfazowy, trzykrotny z funkcją PDZ (wykonanie 2)

• Trójwejściowy/czterowejściowy układ pomiarowy.

• Pomiar bieżących wartości wielkości wejściowych.

• Zegar czasu rzeczywistego.

• Rejestrator 33/52 rozróżnialnych zdarzeń o pojemności do 300 zapisów.

• Rejestrator parametrów wyłączających z ostatniego zakłócenia oraz prądu kumulowanego wyłącznika.

• Formowany impuls sterujący na zadziałanie.

• Wejścia dwustanowe dla zabezpieczeń zewnętrznych, lub do blokady działania wybranych zabezpieczeń i SPZ.

• Wyświetlacz LCD oraz klawiatura umożliwiająca pełną obsługę zabezpieczenia.

• Sygnalizacja optyczna (diody LED) stanów pracy zabezpieczenia.

• 5 programowalnych przekaźników wyjściowych (S1÷S5).

• Wyjście stykowe sygnalizacji uszkodzenia zasilacza lub braku napięcia pomocniczego (BZ).

• Łącze RS485 do zdalnej komunikacji szeregowej w protokole MODBUS (opcja).

• Samokontrola poprawnego działania zabezpieczenia.

• Obudowa do montażu na szynie TS35 lub natablicowa z możliwością przystosowania do montażu zatablicowego.
