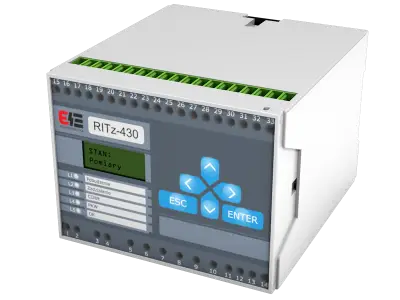

CHARAKTERYSTYKA OGÓLNA

Zabezpieczenie nadprądowo-czasowe przeznaczone do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do ochrony pól liniowych i transformatorowych sieci średnich napięć, silników WN i nn oraz generatorów przed skutkami zwarć, przeciążeń ruchowych i asymetrii prądowej.

PODSTAWOWE WŁAŚCIWOŚCI

• Zestaw zabezpieczeń

  • 50/51 nadprądowe bezzwłoczne/zwłoczne niezależne, trójfazowe

  • 50N/51N ziemnozwarciowe nadprądowe bezzwłoczne/zwłoczne niezależne (wykonanie 2)

  • 49/51 nadprądowe zwłoczne, z charakter. czasową niezależną albo zależną, lub nadprądowe cieplne z charakter. zależną, trójfazowe

  • 46 nadprądowe zwłoczne, z charakterystyką czasową niezależną albo zależną, od asymetrii prądowej

• Trójfazowy wejściowy układ pomiarowy.

• Wejście pomiarowe dla prądu ziemnozwarciowego Io (wykonanie 2)

• Pomiar bieżących wartości prądów wejściowych.

• Zegar czasu rzeczywistego.

• Rejestrator 33 albo 36 (wykonanie 2) rozróżnialnych zdarzeń o pojemności do 300 zapisów.

• Rejestrator parametrów wyłączających z ostatniego zakłócenia oraz prądu kumulowanego wyłącznika.

• 2 wejścia dwustanowe dla zabezpieczeń zewnętrznych, z możliwością wykorzystania do blokady działania wybranych zabezpieczeń.

• Formowany impuls sterujący na zadziałanie (wykonanie 2).

• Wyświetlacz LCD oraz klawiatura umożliwiające pełną obsługą zabezpieczeń

• Sygnalizacja optyczna (diody LED) pobudzenia i zadziałania zabezpieczeń, ciągłości obwodów pomiarowych, przekroczenia wartości granicznej prądu kumulowanego wyłącznika oraz poprawnej pracy zabezpieczenia.

• 5 programowalnych przekaźników wyjściowych (S1÷S5).

• Wyjście stykowe sygnalizacji uszkodzenia zasilacza lub braku napięcia pomocniczego (BZ).

• Łącze RS-485 do zdalnej kom. szeregowej w protokole MODBUS (opcja).

• Samokontrola poprawnego działania zabezpieczenia.

• Obudowa do montażu na szynie TS35 lub natablicowa z możliwością przystosowania do montażu zatablicowego.
