CHARAKTERYSTYKA OGÓLNA

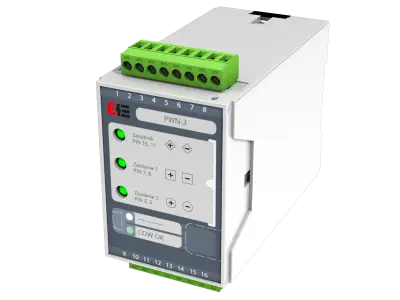

Przekaźnik pomocniczy typu PWN-3 przeznaczony jest do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do automatycznego wybierania źródeł napięcia stałego (podstawowe, rezerwowe, zasobnik energii) celem zapewnienia bezprzerwowego sterowania cewką wyłączającą wyłącznika. Przekaźnik wyposażony jest również w układ kontroli ciągłości obwodu wyłączającego wyłącznika (COW) i w układ sygnalizacji wewnętrznej i zewnętrznej.

PODSTAWOWE WŁAŚCIWOŚCI

• wejście podstawowego napięcia zasilającego i impulsu sterującego

• wejście rezerwowego napięcia zasilającego i impulsu sterującego

• wejście napięcia zasilającego i impulsu sterującego z zasobnika

• diodowy, wysokonapięciowy, układ sumatora napięć zasilających

• diodowy, wysokonapięciowy, układ sumatora napięć sterujących

• wyjście impulsu sterującego wyłącznikiem

• układ sygnalizacji wewnętrznej obecności napięć zasilających

• układ kontroli ciągłości obwodu wyłączającego wyłącznika (COW) wraz z układem sygnalizacji wewnętrznej i zewnętrznej

• ochrona przepięciowa zestyków sygnalizacji zewnętrznej

• obudowa niepalna, z zaciskami typu wtyk / gniazdo
