CHARAKTERYSTYKA OGÓLNA

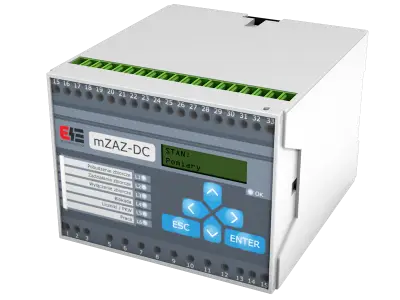

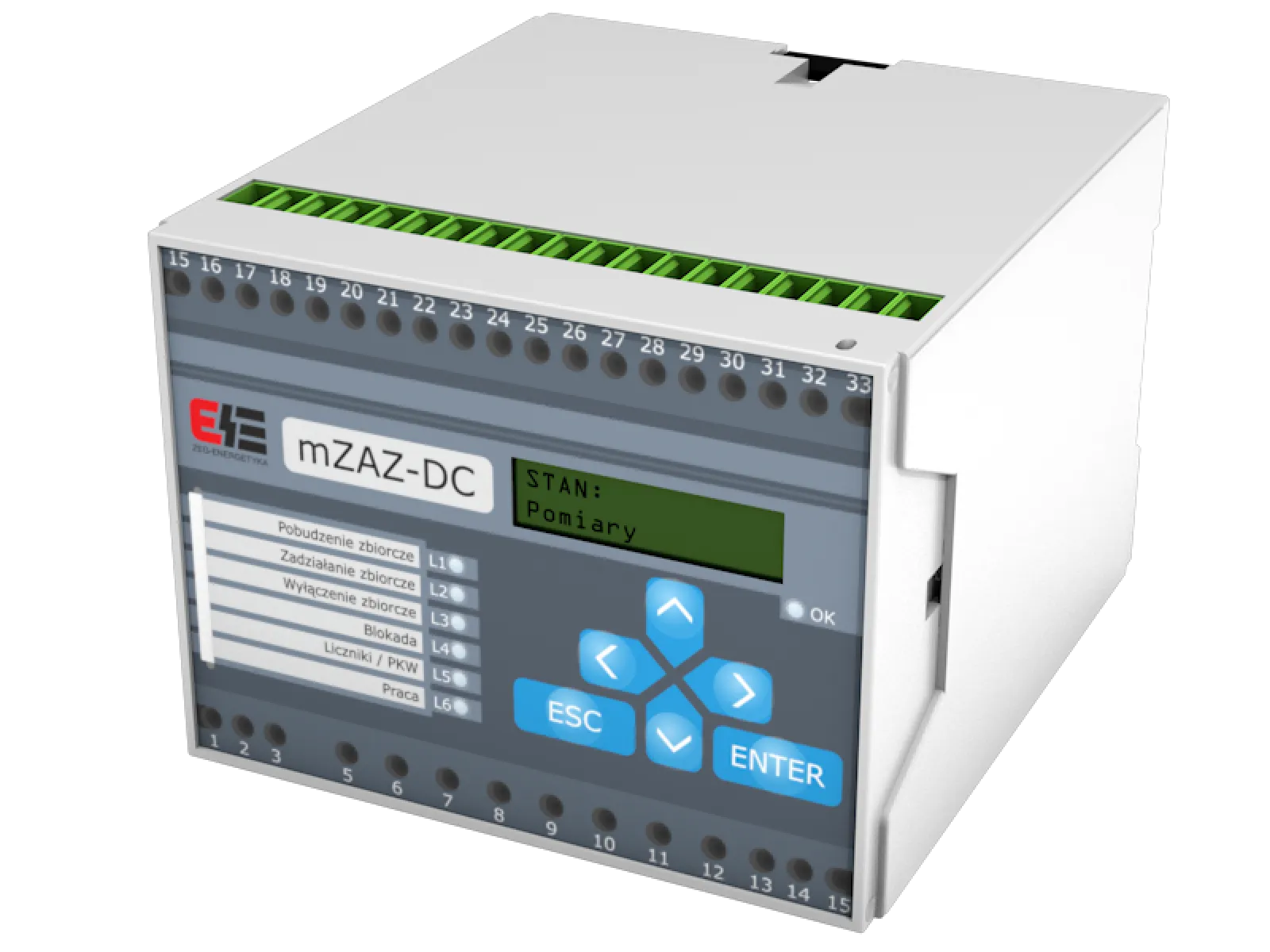

Zabezpieczenie obwodów prądu stałego typu mZAZ-DC przeznaczone jest głównie do kontroli napięcia i prądu stałego w obwodach wzbudzenia maszyn synchronicznych, do wykrywania zwarć doziemnych w obwodach prądu stałego i kontroli napięcia pomocniczego w obwodach sterowniczych automatyki elektroenergetycznej. Urządzenie to może być również stosowane do kontroli wartości skutecznej (rms) napięcia i prądu odkształconego w szerokim zakresie częstotliwości, jak również do kontroli średniej wartości (avr) napięcia i prądu sinusoidalnego w szerokim zakresie częstotliwości.

Zabezpieczenie mZAZ-DC należy do grupy cyfrowych przekaźników zabezpieczeniowych serii mZAZ, integrujących w sobie funkcje pomiarowe, zabezpieczeniowe, sterownicze i rejestracyjne.

ZESTAW ZABEZPIECZEŃ

• 76 nadprądowe (avr), zwłoczne niezależne, dwustopniowe.

• 50/51 nadprądowe (rms), zwłoczne niezależne, dwustopniowe.

• 59/27 napięciowe (avr), zwłoczne niezależne, dwustopniowe.

• 59/27 napięciowe (rms), zwłoczne niezależne, dwustopniowe.

• 62 zewnętrzne.

PODSTAWOWE WŁAŚCIWOSĆI

• Dwa wejścia pomiarowe (Idc, Udc).

• Formowany impuls sterujący na wyłączenie.

• Cztery banki nastaw.

• Sygnalizacja wewnętrzna najważniejszych stanów pracy urządzenia.

• Pomiar bieżących wartości wejściowych.

• Rejestracja zdarzeń.

• Rejestracja próbek i amplitud zakłóceń analogowych i binarnych.

• Rejestracja parametrów ostatniego zakłócenia.

• Dwa wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) albo do blokady działania wybranych zabezpieczeń, albo do zewnętrznego kasowania sygnalizacji wewnętrznej.

• 7 programowalnych przekaźników wyjściowych.

• Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku `napięcia pomocniczego.

• Testowanie i samokontrola poprawnego działania urządzenia.

• Zegar czasu rzeczywistego.

• Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie PC RS-485.

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
