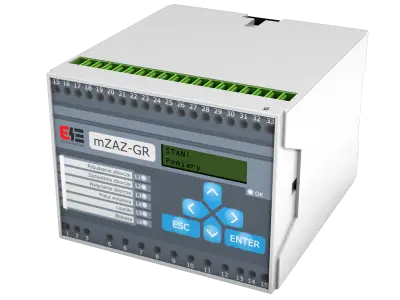

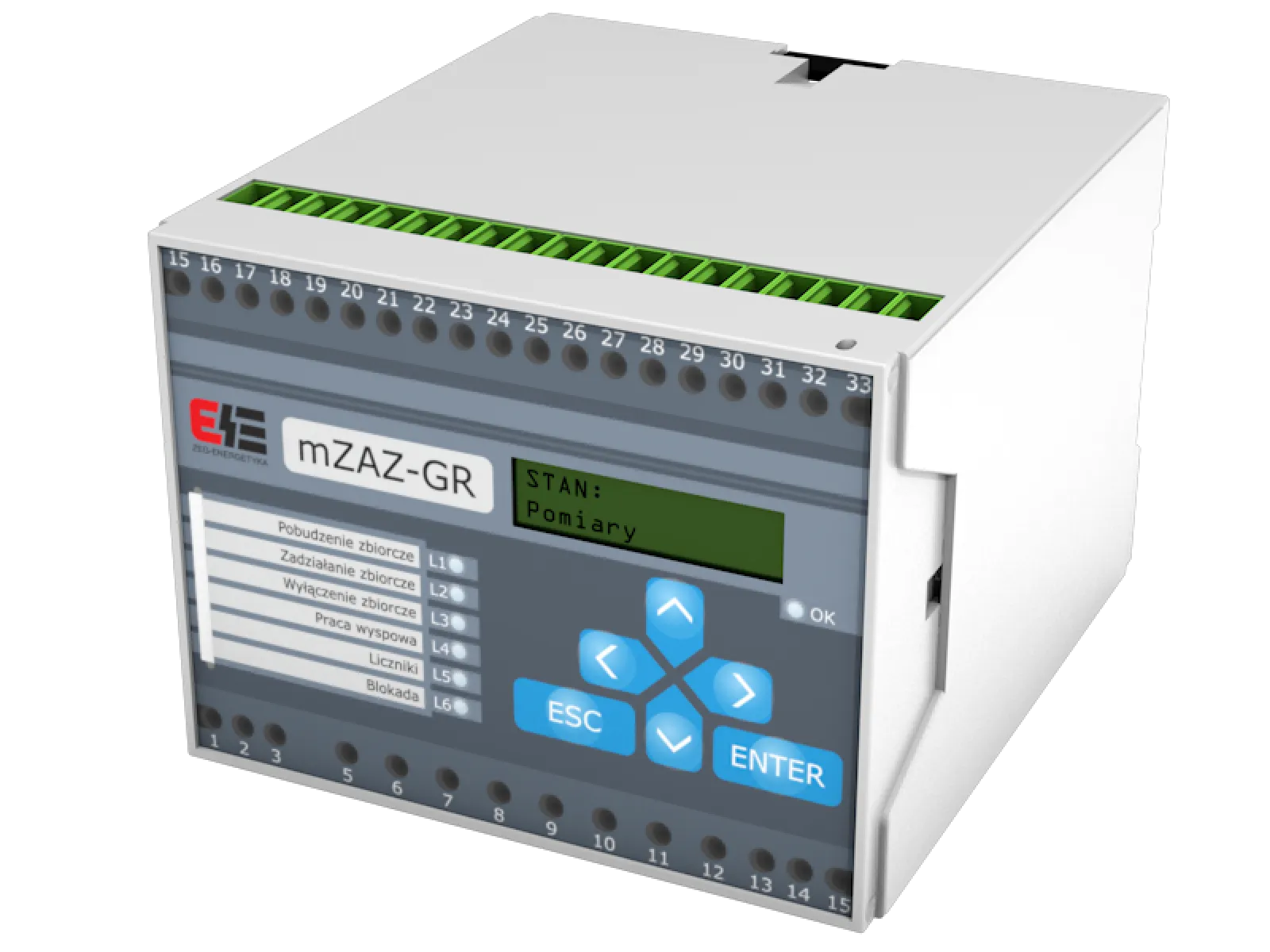

mZAZ-GR - zabezpieczenie generatora
O produkcie
CHARAKTERYSTYKA OGÓLNA
Zabezpieczenie generatora małej mocy typu mZAZ-GR jest przeznaczone do stosowania jako zabezpieczenie dodatkowe w automatyce zabezpieczeniowej generatorów zainstalowanych w układach generacji rozproszonej. Urządzenie to należy do cyfrowych przekaźników zabezpieczeniowych serii mZAZ, integrujących w sobie funkcje pomiarowe, zabezpieczeniowe, sterownicze i rejestracyjne. Urządzenie może być stosowane w aplikacjach średniego i niskiego napięcia.
ZESTAW ZABEZPIECZEŃ
81L/81H częstotliwościowe zwłoczne, dwustopniowe
81S częstotliwościowe stromościowe zwłoczne (ROCOF).
81SA częstotliwościowe przyrostowe zwłoczne.
59/27 napięciowe zwłoczne, dwustopniowe.
27S/59S napięciowe stromościowe zwłoczne.
27SA/59SA napięciowe przyrostowe zwłoczne.
50/51 nadprądowe przeciążeniowe jednofazowe zwłoczne, dwustopniowe.
47 nadnapięciowe składowej przeciwnej zwłoczne.
32R od przepływu mocy zwrotnej zwłoczne,.
32S mocowe stromościowe zwłoczne, (ROCOP).
ΔΘu wektorowe napięciowe V VS (ROCPAD).
59N nadnapięciowe składowej zerowej zwłoczne
62 zewnętrzne
PODSTAWOWE WŁAŚCIWOŚCI
Cztery wejścia pomiarowe.
Cztery banki nastaw wartości rozruchowych.
Formowany impuls sterujący na wyłączenie.
Sygnalizacja wewnętrzna najważniejszych stanów pracy urządzenia.
Pomiar bieżących wartości wejściowych.
Rejestracja zdarzeń.
Rejestracja próbek i amplitud zakłóceń analogowych i binarnych.
Rejestracja parametrów ostatniego zakłócenia.
Dwa wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) albo do blokady działania wybranych zabezpieczeń, albo do zewnętrznego kasowania sygnalizacji wewnętrznej.
7 programowalnych przekaźników wyjściowych.
Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku napięcia pomocniczego.
Testowanie i samokontrola poprawnego działania urządzenia.
Zegar czasu rzeczywistego.
Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie RS-485.
Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
