CHARAKTERYSTYKA OGÓLNA

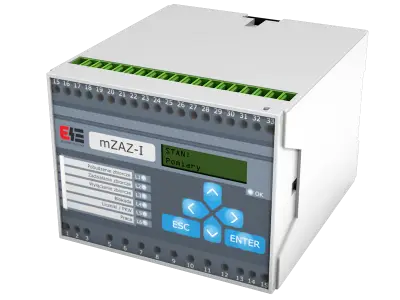

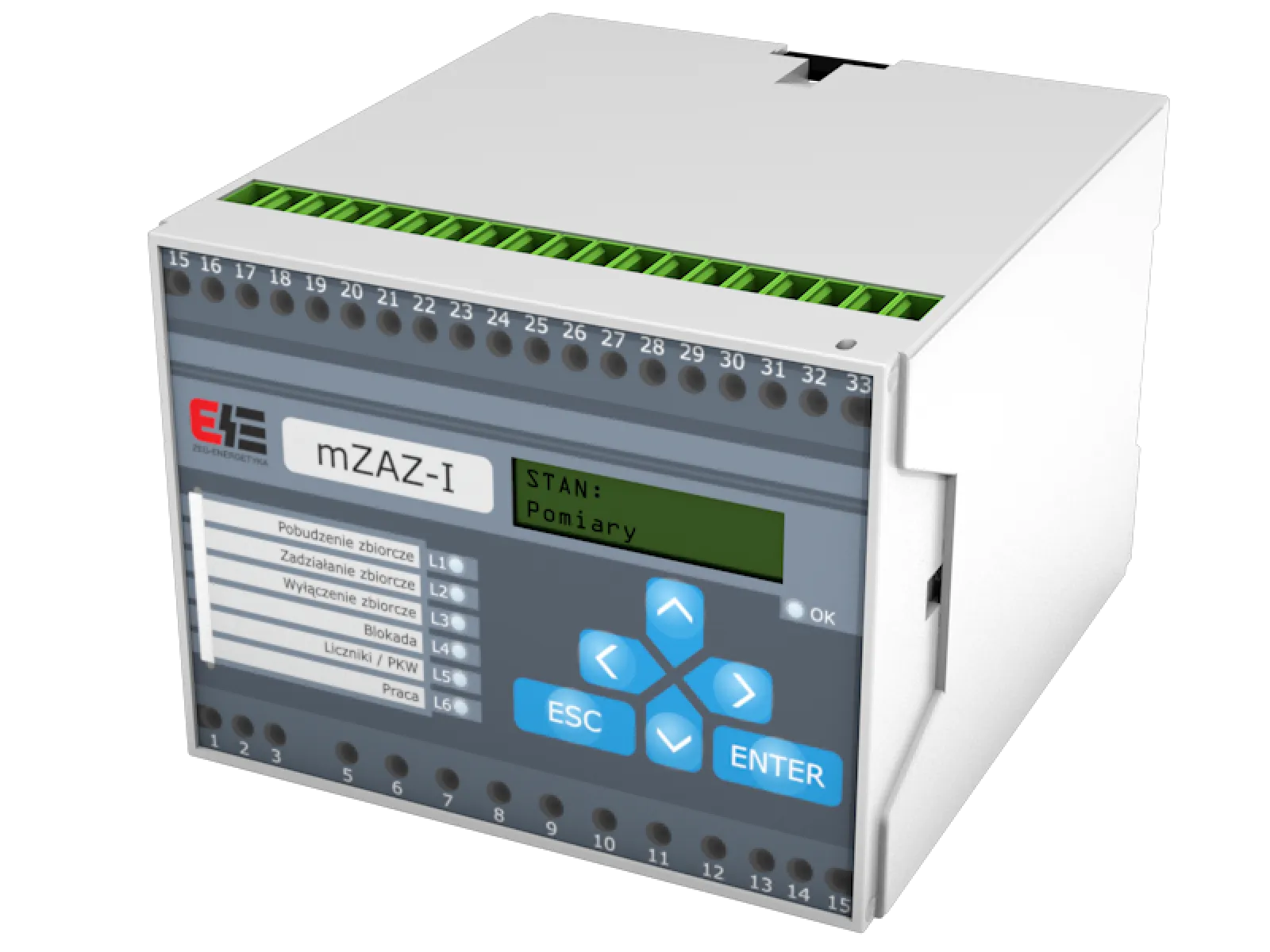

Uniwersalne zabezpieczenie nadprądowe typu mZAZ-I jest urządzeniem przeznaczonym do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do ochrony urządzeń przed skutkami zwarć, przeciążeń ruchowych i asymetrii prądowej. Urządzenie to należy do cyfrowych przekaźników zabezpieczeniowych serii mZAZ, integrujących w sobie funkcje pomiarowe, zabezpieczeniowe, sterownicze i rejestracyjne.

Urządzenie może być stosowane zarówno w aplikacjach wysokiego, średniego jak i niskiego napięcia.

ZESTAW ZABEZPIECZEŃ

• 50/51 nadprądowe bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, trójstopniowe, trójfazowe

• 51 nadprądowe zwłoczne, z charakterystyką czasową zależną, trójfazowe

• 50N/51N ziemnozwarciowe nadprądowe bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, dwustopniowe, bezkierunkowe

• 51N ziemnozwarciowe nadprądowe zwłoczne z charakterystyką czasową zależną, bezkierunkowe

• 49M nadprądowe cieplne z charakterystyką zależną, trójfazowe

• 49R nadprądowe cieplne z charakterystyką zależną, trójfazowe

• 46 nadprądowe składowej przeciwnej zwłoczne z charakterystyką czasową niezależną

• 46 nadprądowe składowej przeciwnej zwłoczne z charakterystyką czasową zależną

• 46G nadprądowe składowej przeciwnej zwłoczne z charakterystyką czasową zależną.

PODSTAWOWE WŁAŚCIWOŚCI

• Cztery wejścia pomiarowe, prądowe (IL1, IL2, IL3, Io)

• Formowany impuls sterujący na zadziałanie

• Sygnalizacja wewnętrzna najważniejszych stanów pracy urządzenia

• Pomiar bieżących wartości wejściowych.

• Rejestracja zdarzeń

• Rejestracja próbek i amplitud zakłóceń analogowych i binarnych.

• Rejestracja parametrów ostatniego zakłócenia.

• Dwa wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) albo do blokady działania wybranych zabezpieczeń, albo do zewnętrznego kasowania sygnalizacji wewnętrznej, albo do wyboru zestawu nastaw rezerwowych

• 7 programowalnych przekaźników wyjściowych.

• Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku napięcia pomocniczego

• Testowanie i samokontrola poprawnego działania urządzenia

• Zegar czasu rzeczywistego.

• Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie RS-485.

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
