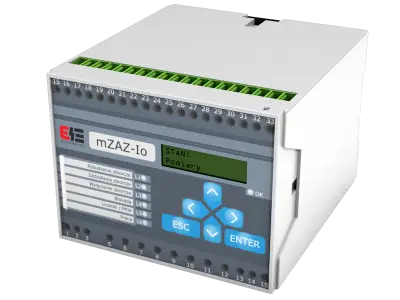

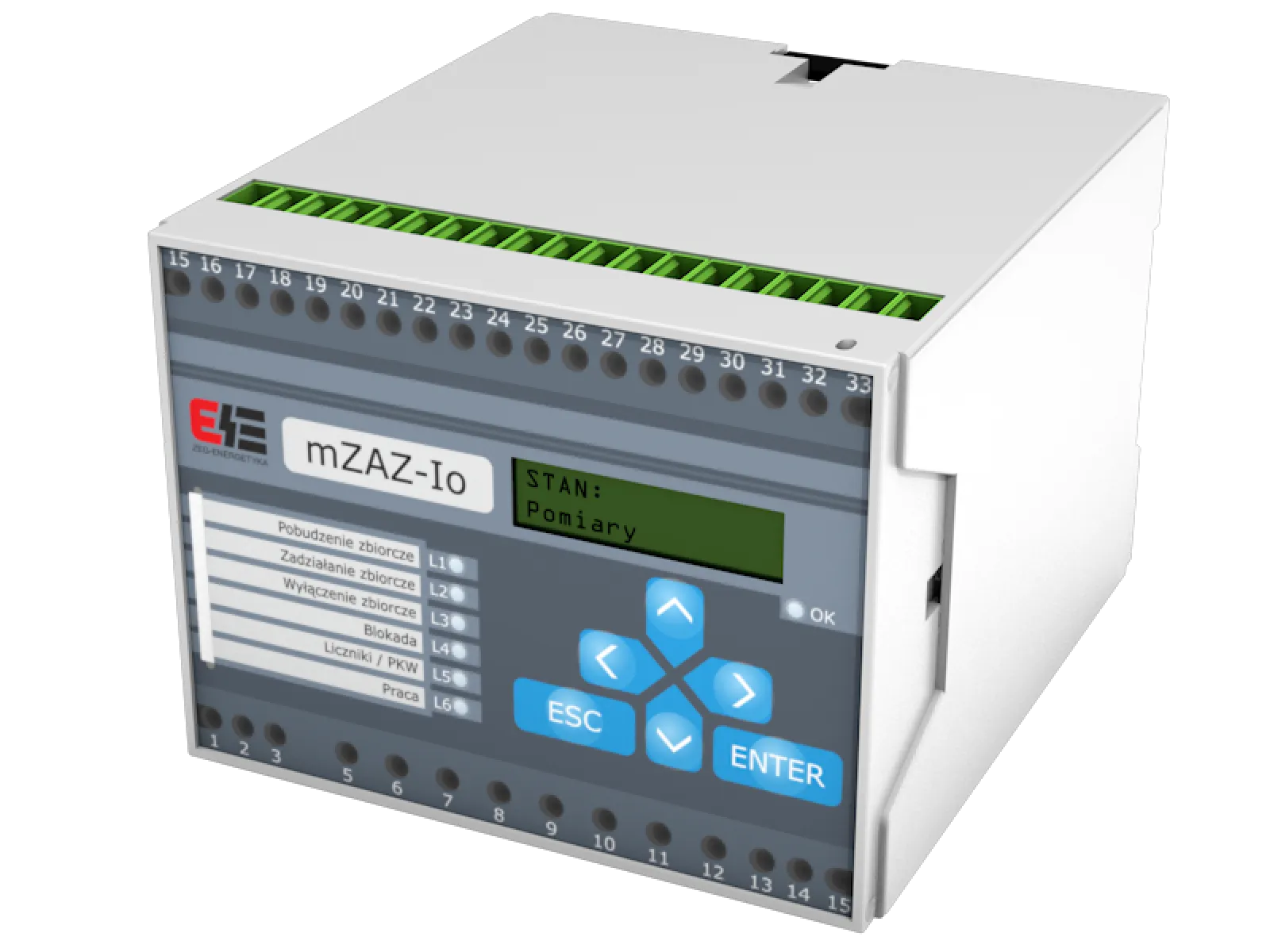

mZAZ-Io - zabezpieczenie ziemnozwarciowe
O produkcie
CHARAKTERYSTYKA OGÓLNA
Zabezpieczenie ziemnozwarciowe typu mZAZ-Io przeznaczone jest do zabezpieczenia sieci WN z bezpośrednio uziemionym punktem zerowym od zwarć jednofazowych z ziemią (wejścia Io1, Io2, Uo) albo do zabezpieczenia sieci SN z izolowanym punktem zerowym od zwarć doziemnych (wejście Io3, Uo albo Io, Uo)
Zabezpieczenie ziemnozwarciowe typu mZAZ-Io należy do grupy cyfrowych przekaźników zabezpieczeniowych serii mZAZ, integrujących w sobie funkcje pomiarowe, zabezpieczeniowe, sterownicze i rejestracyjne.
ZESTAW ZABEZPIECZEŃ I FUNKCJI ZIEMNOZWARCIOWYCH
50N nadprądowe, zwłoczne niezależne.
51N nadprądowe z charakterystyką czasową zależną.
67N/59N nadprądowe kierunkowe, z charakterystyką czasową zależną albo niezależną.
67N/59N nadprądowe z blokadą kierunkową, z charakterystyką czasową zależną albo niezależną.
67N/59N nadprądowe kierunkowe, zwłoczne niezależne.
59N nadnapięciowe, zwłoczne niezależne.
21N admitancyjne kierunkowe i bezkierunkowe, zwłoczne niezależne.
32N mocowe kierunkowe.
62 zewnętrzne.
funkcja detekcji ferrorezonansu
PODSTAWOWE WŁAŚCIWOŚCI
Cztery wejścia pomiarowe (Io1, Io2, Io3, Uo).
Formowany impuls sterujący na wyłączenie.
Cztery banki nastaw.
Sygnalizacja wewnętrzna najważniejszych stanów pracy urządzenia.
Pomiar bieżących wartości wejściowych.
Rejestracja zdarzeń.
Rejestracja próbek i amplitud zakłóceń analogowych i binarnych.
Rejestracja parametrów ostatniego zakłócenia.
Dwa wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) albo do blokady działania wybranych zabezpieczeń, albo do zewnętrznego kasowania sygnalizacji wewnętrznej.
7 programowalnych przekaźników wyjściowych.
Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku `napięcia pomocniczego.
Testowanie i samokontrola poprawnego działania urządzenia.
Zegar czasu rzeczywistego.
Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie RS-485.
Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
