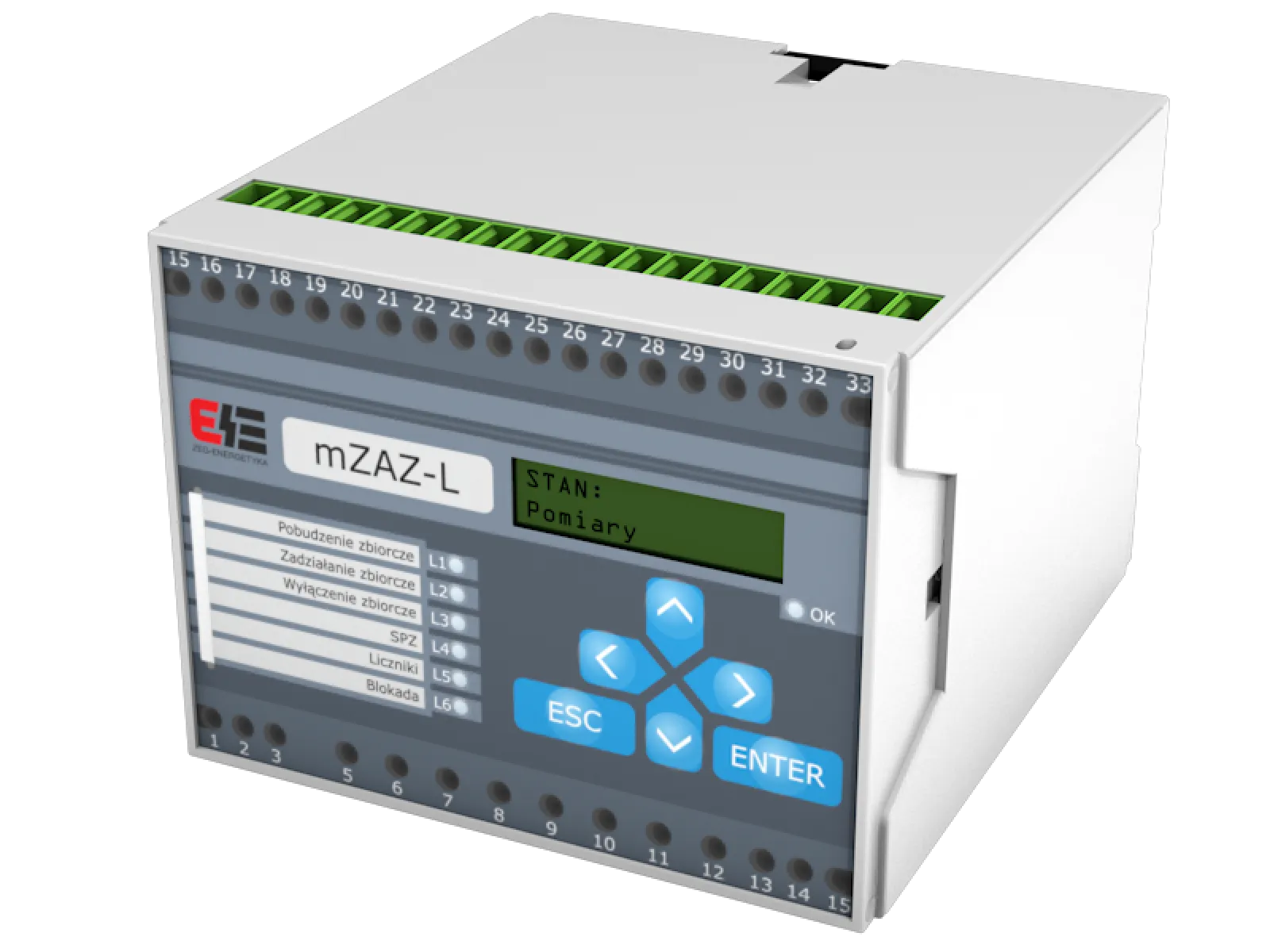

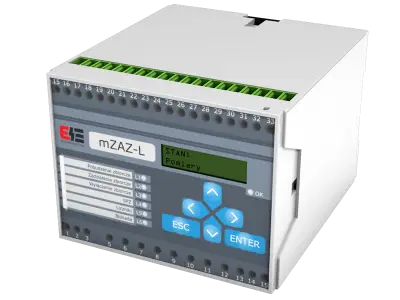

mZAZ-L 800x600

O produkcie

CHARAKTERYSTYKA OGÓLNA

Zabezpieczenie linii średniego napięcia typu mZAZ-L jest urządzeniem przeznaczonym do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do ochrony linii średniego napięcia przed skutkami zakłóceń. Urządzenie to należy do cyfrowych przekaźników zabezpieczeniowych serii mZAZ, integrujących w sobie funkcje pomiarowe, zabezpieczeniowe, sterownicze i rejestracyjne. Urządzenie może być stosowane zarówno w aplikacjach średniego jak i niskiego napięcia.

ZESTAW ZABEZPIECZEŃ i AUTOMATYK

  • 50/51 nadprądowe od zwarć międzyfazowych zwłoczne, niezależne, trzystopniowe, dwufazowe.

  • 51 nadprądowe zwłoczne, z charakterystyką czasową zależną, dwufazowe.

  • 50N/51N ziemnozwarciowe nadprądowe zwłoczne, niezależne, dwustopniowe, bezkierunkowe.

  • 51N ziemnozwarciowe nadprądowe z charakterystyką czasową zależną, bezkierunkowe.

  • 21N ziemnozwarciowe admitancyjne kierunkowe i bezkierunkowe, zwłoczne, niezależne.

  • 67N ziemnozwarciowe nadprądowe kierunkowe, dwustopniowe, zwłoczne.

  • 59N ziemnozwarciowe nadnapięciowe zwłoczne, niezależne.

  • 62 zewnętrzne.

  • 79 automatyka SPZ, (1÷ 5) cykli.

PODSTAWOWE WŁAŚCIWOŚCI

  • Cztery wejścia pomiarowe.

  • Formowany impuls sterujący na wyłączenie.

  • Cztery banki nastaw.

  • Sygnalizacja wewnętrzna najważniejszych stanów pracy urządzenia.

  • Pomiar bieżących wartości wejściowych.

  • Rejestracja zdarzeń.

  • Rejestracja próbek i amplitud zakłóceń analogowych i binarnych.

  • Rejestracja parametrów ostatniego zakłócenia.

  • Dwa wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) albo do blokady działania wybranych zabezpieczeń, albo do zewnętrznego kasowania sygnalizacji wewnętrznej.

  • 7 programowalnych przekaźników wyjściowych.

  • Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku `napięcia pomocniczego.

  • Testowanie i samokontrola poprawnego działania urządzenia.

  • Zegar czasu rzeczywistego.

  • Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie RS-485.

  • Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
