CHARAKTERYSTYKA OGÓLNA

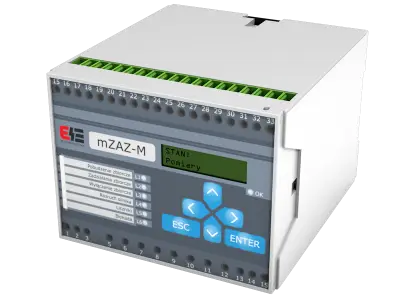

Cyfrowe zabezpieczenie silników elektrycznych, typu mZAZ-M, jest urządzeniem przeznaczonym do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do ochrony elektrycznych silników trójfazowych niskiego i średniego napięcia, przed skutkami zwarć, przeciążeń ruchowych, asymetrii prądowej i innych zakłóceń elektrycznych. Urządzenie to należy do cyfrowych przekaźników zabezpieczeniowych serii mZAZ, integrujących w sobie funkcje pomiarowe, zabezpieczeniowe, sterownicze i rejestracyjne.

ZESTAW ZABEZPIECZEŃ

• 50/51 nadprądowe zwłoczne z charakterystyką czasową niezależną, dwustopniowe, trójfazowe

• 49M nadprądowe cieplne z charakterystyką zależną, trójfazowe

• 50N/51N ziemnozwarciowe nadprądowe zwłoczne z charakterystyką czasową niezależną, dwustopniowe, bezkierunkowe (mZAZ-XXXX-A)

• 38 temperaturowe współpracujące z czujnikiem PTC (mZAZ-XXXX-B)

• 37 podprądowe zwłoczne z charakterystyką czasową niezależną, jednostopniowe, trójfazowe, przed skutkami pracy jałowej silnika

• 51LR od utyku wirnika silnika

• 51LR od załączenia silnika na zablokowany wirnik

• 48 od wydłużonego rozruchu silnika

• 46 od asymetrii obciążenia (nadprądowe składowej przeciwnej), zwłoczne z charakterystyką czasową niezależną

• 66 od wielokrotnych rozruchów silnika

• 59/27 nadnapięciowe / podnapięciowe, zwłoczne, jednowejściowe (mZAZ-XXXX-C)

• 62 zewnętrzne

PODSTAWOWE WŁAŚCIWOŚCI

• Cztery wejścia pomiarowe, trzy modele sprzętowe

• Cztery banki nastaw

• Formowany impuls sterujący na zadziałanie

• Sygnalizacja wewnętrzna najważniejszych stanów pracy urządzenia

• Pomiar bieżących wartości wejściowych.

• Rejestracja zdarzeń

• Rejestracja próbek i amplitud zakłóceń analogowych i binarnych

• Rejestracja parametrów ostatniego zakłócenia.

• Dwa wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) albo do blokady działania wybranych zabezpieczeń, albo do zewnętrznego kasowania sygnalizacji wewnętrznej.

• 7 programowalnych przekaźników wyjściowych.

• Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku `napięcia pomocniczego

• Testowanie i samokontrola poprawnego działania urządzenia

• Zegar czasu rzeczywistego

• Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie RS-485

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
