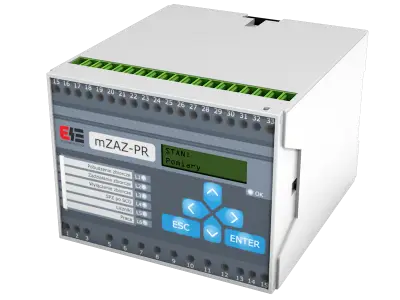

mZAZ-PR 800x600

O produkcie

CHARAKTERYSTYKA OGÓLNA

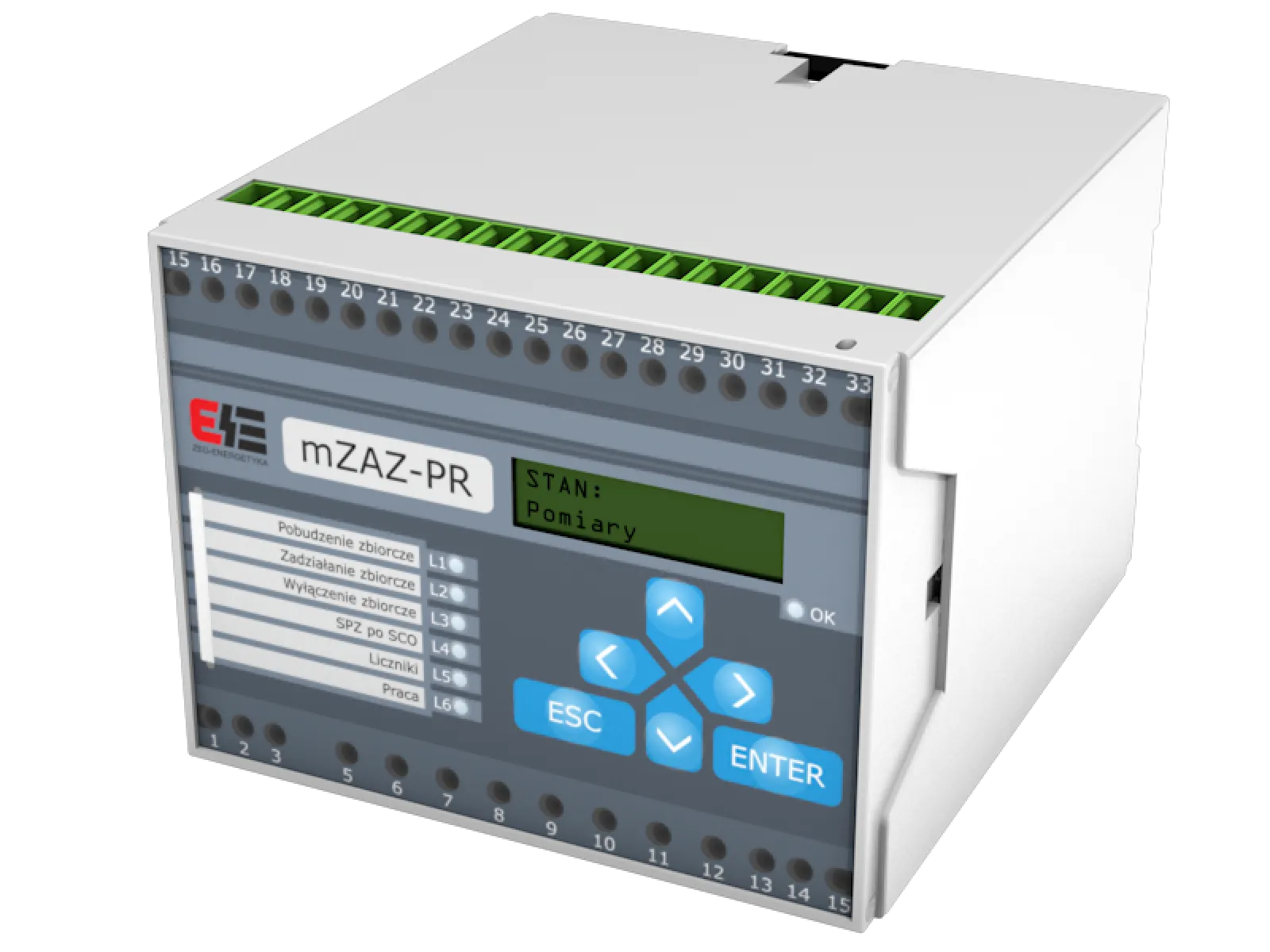

Zabezpieczenie pola pomiarowego typu mZAZ-PR to urządzenie przeznaczone do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej - w polach pomiarowych napięcia rozdzielni SN oraz w układach automatyki SCO i SPZ po SCO. Urządzenie to integruje w sobie funkcje zabezpieczeniowe, pomiarowe, sterownicze i rejestracyjne.

ZESTAW ZABEZPIECZEŃ I AUTOMATYK

  • 27/59 napięciowe bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, trójstopniowe, trójfazowe (logika AND/OR)

  • 59N nadnapięciowe składowej zerowej bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, trójstopniowe

  • 47 nadnapięciowe składowej przeciwnej, bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, dwustopniowe

  • 27D podnapięciowe składowej zgodnej, bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, dwustopniowe

  • 81 częstotliwościowe bezzwłoczne/zwłoczne, pięciostopniowe.

  • 81S częstotliwościowe stromościowe df/dt (Model B)..

  • Automatyka SCO – realizacja na przekaźnikach

  • Automatyka SPZ po SCO.

  • Blokada napięciowa dla zabezpieczeń częstotliwościowych.

PODSTAWOWE WŁAŚCIWOŚCI

  • Cztery wejścia pomiarowe dla napięcia Un=100V albo trzy wejścia pomiarowe dla napięcia Un=400V.

  • Cztery zestawy nastaw.

  • Formowany impuls sterujący na zadziałanie.

  • Sygnalizacja wewnętrzna najważniejszych stanów pracy urządzenia.

  • Pomiar bieżących wartości napięcia i częstotliwości.

  • Rejestracja zdarzeń.

  • Rejestracja próbek i amplitud zakłóceń analogowych i binarnych.

  • Rejestracja parametrów ostatniego zakłócenia.

  • Dwa wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) albo do blokady działania wybranych zabezpieczeń, albo do zewnętrznego kasowania sygnalizacji wewnętrznej.

  • 7 programowalnych przekaźników wyjściowych.

  • Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku `napięcia pomocniczego.

  • Testowanie i samokontrola poprawnego działania urządzenia.

  • Zegar czasu rzeczywistego.

  • Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie RS-485.

  • Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
