CHARAKTERYSTYKA OGÓLNA

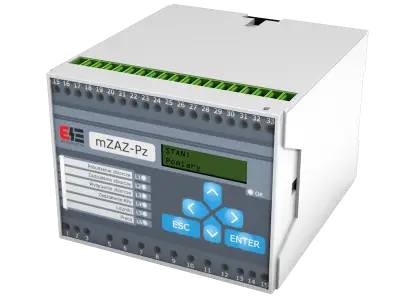

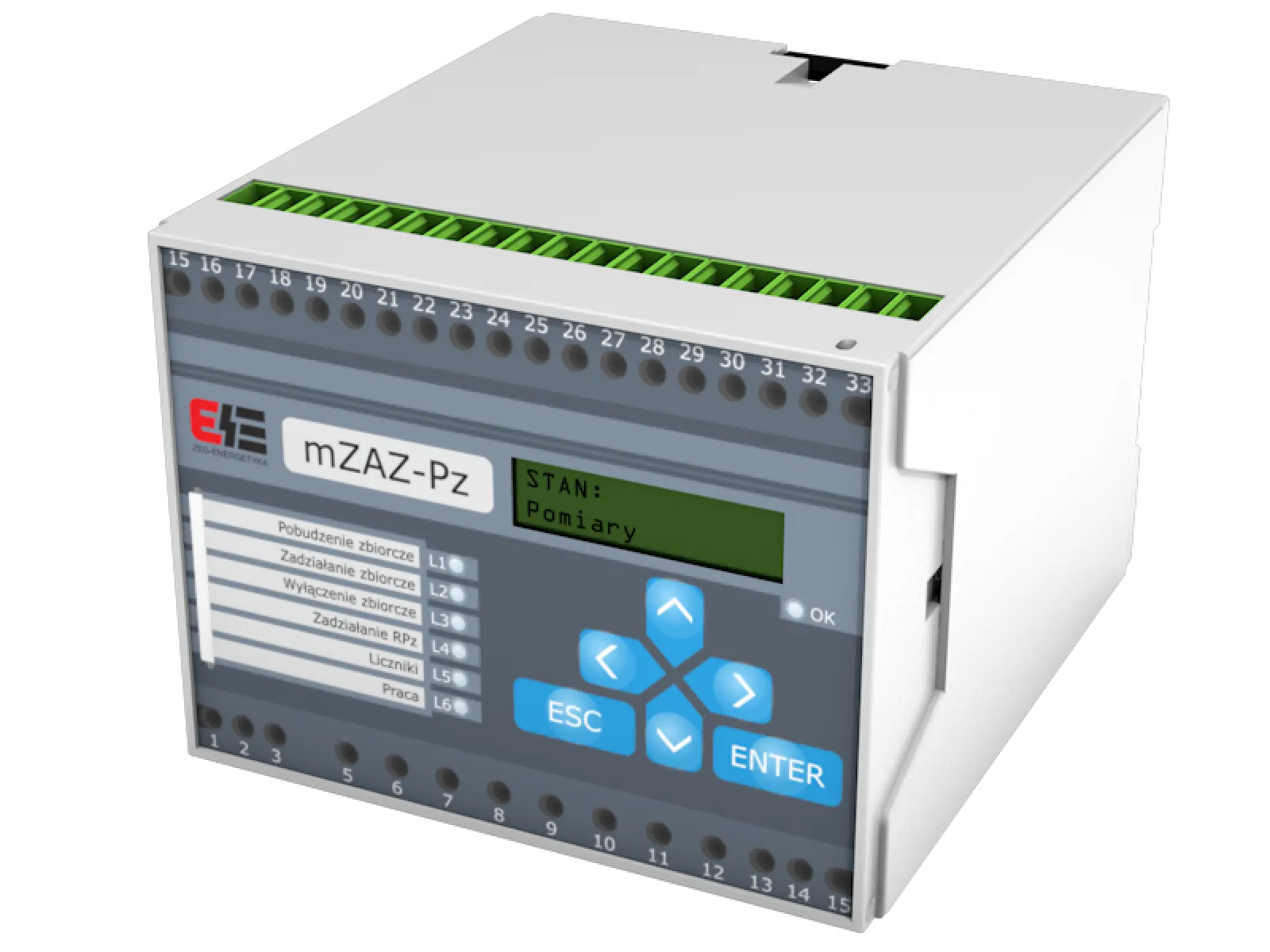

Zabezpieczenie od mocy zwrotnej typu mZAZ-Pz reaguje na zmianę kierunku mocy czynnej w układach trójfazowych i przeznaczone jest do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do ochrony generatorów przed skutkami pracy silnikowej. Urządzenie to integruje w sobie funkcje pomiarowe, zabezpieczeniowe, sterownicze i rejestracyjne.

ZESTAW ZABEZPIECZEŃ

• 32R od mocy zwrotnej, bezzwłoczne /zwłoczne z charakterystyką czasową niezależną, dwustopniowe

• 50/51 nadprądowe przeciążeniowe zwłoczne z charakterystyką czasową niezależną, dwustopniowe

• 27/59 napięciowe międzyfazowe bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, dwustopniowe

• 81 częstotliwościowe bezzwłoczne/zwłoczne, trzystopniowe.

PODSTAWOWE WŁAŚCIWOŚCI

• Cztery (dwa) wejścia pomiarowe

• Pomiar bieżących wartości wejściowych i obliczeniowych.

• Formowany impuls sterujący na zadziałanie

• Sygnalizacja wewnętrzna najważniejszych stanów pracy urządzenia

• Rejestracja zdarzeń

• Rejestracja próbek i amplitud sygnałów analogowych i binarnych.

• Rejestracja parametrów ostatniego zakłócenia.

• Dwa wejścia dwustanowe przystosowane do współpracy z zabezpieczeniami zewnętrznymi

• 7 programowalnych przekaźników wyjściowych.

• Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku `napięcia pomocniczego

• Testowanie i samokontrola poprawnego działania urządzenia

• Zegar czasu rzeczywistego.

• Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie RS-485.

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
