CHARAKTERYSTYKA OGÓLNA

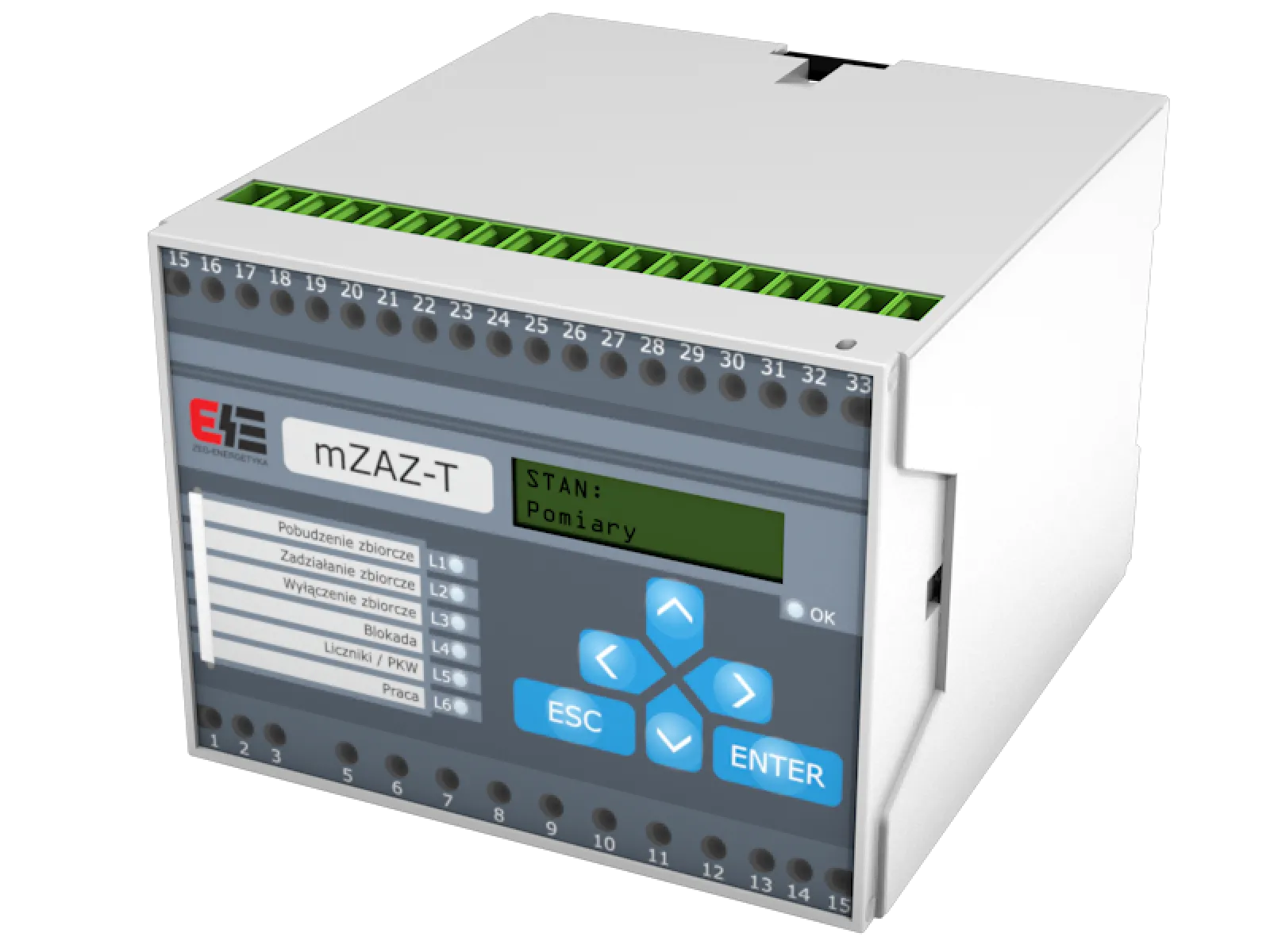

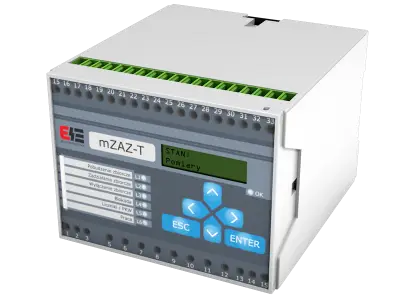

Zabezpieczenie transformatora SN/0,4kV typu mZAZ-T jest urządzeniem przeznaczonym do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do ochrony transformatorów SN/0,4kV. Urządzenie to należy do cyfrowych przekaźników zabezpieczeniowych serii mZAZ, integrujących w sobie funkcje pomiarowe, zabezpieczeniowe, sterownicze i rejestracyjne. Urządzenie może być stosowane zarówno w aplikacjach średniego jak i niskiego napięcia.

ZESTAW ZABEZPIECZEŃ

50/51 nadprądowe bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, trójstopniowe, trójfazowe.

49R nadprądowe cieplne z charakterystyką czasową zależną, trójfazowe.

46 od asymetrii obciążenia zwłoczne z charakterystyką czasową niezależną.

67N ziemnozwarciowe nadprądowe, kierunkowe,

zwłoczne, niezależne.

59N ziemnozwarciowe nadnapięciowe zwłoczne,

niezależne.

50N ziemnozwarciowe nadprądowe zwłoczne z charak-terystyką czasową niezależną, dwustopniowe, bezkierunkowe

51N ziemnozwarciowe nadprądowe zwłoczne z chara- kterystyką czasową zależną, bezkierunkowe

62 Zewnętrzne

PODSTAWOWE WŁAŚCIWOŚCI

• Układ współpracy z zabezpieczeniem gazowo - przepływowym

• Układ współpracy z zabezpieczeniem temperaturowym.

• Cztery banki nastaw wartości rozruchowych

• Cztery wejścia pomiarowe

• Formowany impuls sterujący na zadziałanie

• Sygnalizacja wewnętrzna najważniejszych stanów pracy urządzenia

• Pomiar bieżących wartości wejściowych.

• Rejestracja zdarzeń

• Rejestracja próbek i amplitud zakłóceń analogowych i binarnych.

• Rejestracja parametrów ostatniego zakłócenia.

• Dwa wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) albo do blokady działania wybranych zabezpieczeń, albo do zewnętrznego kasowania sygnalizacji wewnętrznej.

• 7 programowalnych przekaźników wyjściowych.

• Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku `napięcia pomocniczego

• Testowanie i samokontrola poprawnego działania urządzenia

• Zegar czasu rzeczywistego.

• Zdalna komunikacja szeregowa z komputerem

• PC lub systemem nadrzędnym w standardzie RS-485.

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
