CHARAKTERYSTYKA OGÓLNA

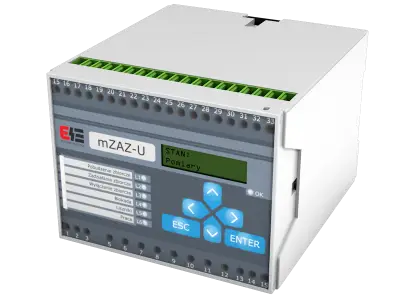

Uniwersalne zabezpieczenie napięciowe typu mZAZ-U to urządzenie przeznaczone do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do ochrony obiektów przed skutkami zmian napięcia oraz w układach samoczynnego napięciowego odciążania (SNO). Urządzenie to integruje w sobie funkcje pomiarowe, zabezpieczeniowe, sterownicze i rejestracyjne.

ZESTAW ZABEZPIECZEŃ I AUTOMATYK

• 27/59 napięciowe bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, trójstop-niowe, trójfazowe (logika AND/OR)

• 59N nadnapięciowe składowej zerowej bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, trójstopniowe

• 47 nadnapięciowe składowej przeciwnej, bezzwłocz-ne/zwłoczne z charakterystyką czasową niezależną, dwustopniowe

• 27D podnapięciowe składowej zgodnej, bezzwłocz-ne/zwłoczne z charakterystyką czasową niezależną, dwustopniowe

• 27S/59S napięciowe stromościowe, bezzwłoczne/zwłoczne z charakterystyką czasową niezależną, trójstopniowe

• 27SA podnapięciowe przyrostowe, bezzwłoczne/zwłoczne z charakterystyką czasową niezależną

• 27I podnapięciowe całkowe, bezzwłoczne/zwłoczne z charakterystyką czasową niezależną

PODSTAWOWE WŁAŚCIWOŚCI

• Cztery wejścia pomiarowe dla napięcia Un=100V albo trzy wejścia pomiarowe dla napięcia Un=400V.

• Formowany impuls sterujący na zadziałanie.

• Sygnalizacja wewnętrzna najważniejszych sta-nów pracy urządzenia.

• Pomiar bieżących wielkości wejściowych.

• Rejestracja zdarzeń.

• Rejestracja próbek i amplitud zakłóceń analogowych i binarnych.

• Rejestracja parametrów ostatniego zakłócenia.

• Dwa wejścia dwustanowe dla zabezpieczeń zewnętrznych (technologicznych) albo do blokady działania wybranych zabezpieczeń, albo do zewnętrznego kasowania sygnalizacji wewnętrznej.

• 7 programowalnych przekaźników wyjściowych.

• Wyjście stykowe BZ do sygnalizacji awarii urządzenia lub braku `napięcia pomocniczego.

• Testowanie i samokontrola poprawnego działania urządzenia.

• Zegar czasu rzeczywistego.

• Zdalna komunikacja szeregowa z komputerem PC lub systemem nadrzędnym w standardzie RS-485.

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
