CHARAKTERYSTYKA OGÓLNA

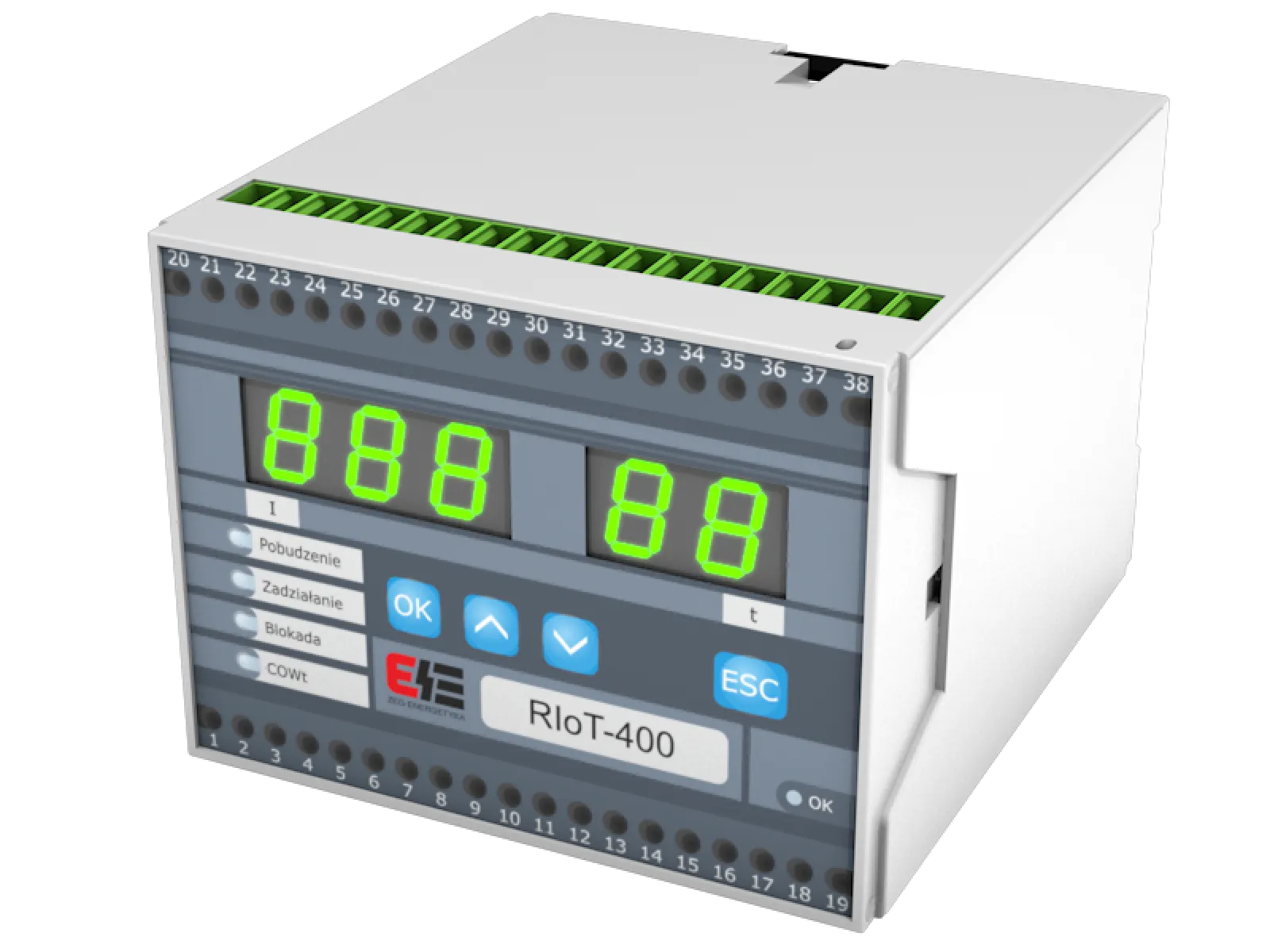

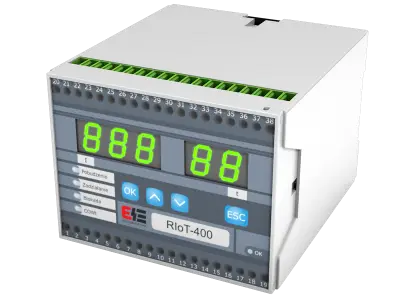

Przekaźnik ziemnozwarciowy, typu RIoT-400, jest urządzeniem mikroprocesorowym przeznaczonym do stosowania, jako zabezpieczenie zerowo-prądowe czasowe, w obwodzie stojana generatora lub jako nadprądowo-czasowe zabezpieczenie ziemnozwarciowe w sieciach elektroenergetycznych, współpracujące z przekładnikiem prądowym Ferrantiego lub z przekładnikami prądowymi w układzie Holmgreena. Nie wyklucza się innych zastosowań.

PODSTAWOWE WŁAŚCIWOŚCI

• znamionowy prąd obwodu pomiarowego: 5 A

• zakres nastawczy prądu rozruchowego:

  • 5 ... 99,9 mA co 0,1 mA; RIoT-400-05

  • 50 ... 999 mA co 1 mA; RIoT-400-50

  • 0,5 ... 5 A co 10 mA; RIoT-400-500

• przekaźniki wykonawcze:

  • bezzwłoczny - 1 przełączny

  • zwłoczne - 2 przełączne

• zewnętrzna blokada zadziałania

• sygnalizacja ciągłości obwodu wtórnego (COWt)

• wyświetlanie aktualnej wartości prądu kontrolowanego

• szeroki zakres pomocniczego napięcia zasilającego (DC/AC)

• obudowa do montażu na szynie lub do montażu za pomocą śrub.
