CHARAKTERYSTYKA OGÓLNA

Najczęstszą przyczyną uszkodzeń przekładników napięciowych instalowanych w układach elektroenergetycznych średnich napięć (SN) są drgania ferrorezonansowe. Nieliniowy charakter tych układów utrudnia analizę tego zjawiska. W układzie elektroenergetycznym do drgań ferrorezonansowych dochodzi w wyniku szeregowego lub równoległego połączenia liniowej pojemności oraz nieliniowej indukcyjności, co może być przyczyną jego wystąpienia. W zależności od sposobu połączenia elementów układu, dochodzi w przypadku połączenia szeregowego do ferrorezonansu napięć, natomiast przy połączeniu równoległym do ferrorezonansu prądów. Z praktycznego punktu widzenia w układach elektroenergetycznych nieliniową indukcyjność stanowi najczęściej indukcyjność odwzorowująca zjawisko magnesowania rdzenia transformatora oraz przekładników napięciowych. Rezystory RDZ-1 służą do eliminacji ferrorezonansu w sieciach średnich napięć. Rezystory mogą być stosowane w zewnętrznych szafkach pomiarowych o stopniu ochrony przynajmniej IP40 lub na specjalne zamówienie IP64.

PODSTAWOWE WŁAŚCIWOŚCI

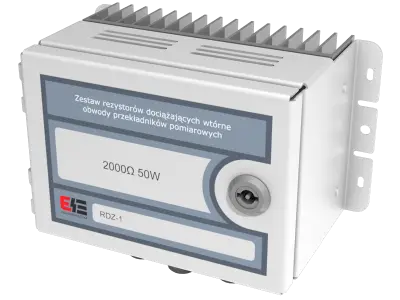

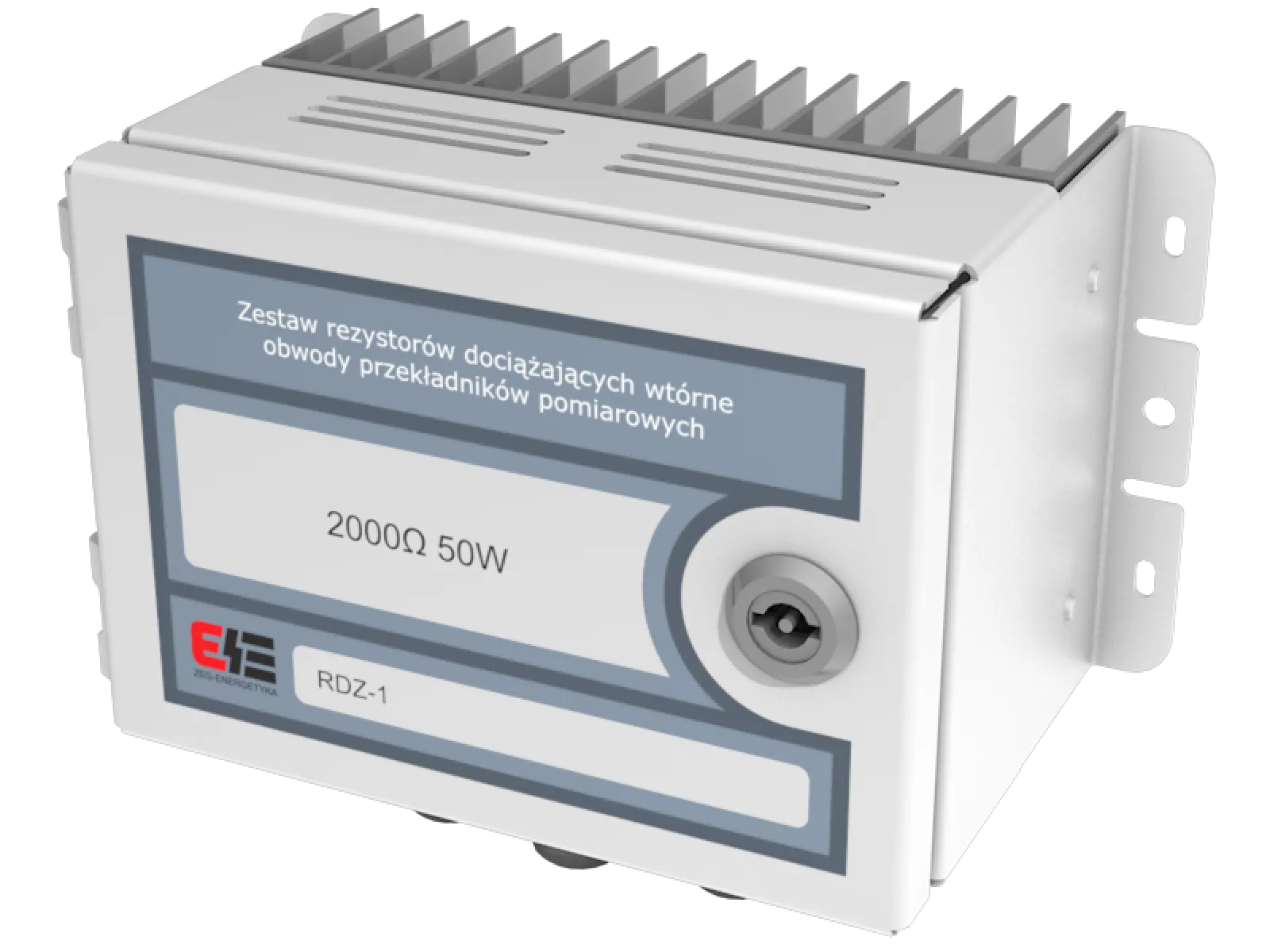

Wkłady rezystorowe wykonano w technologii grubowarstwowej. Budowa ta pozwala zmniejszyć wpływ indukcyjności. Oporniki o takiej budowie znoszą przeciążenia oraz wysokie temperatury. Rezystor do eliminacji ferrorezonansu typ RDZ-1 wykonywany jest w postaci jednego rezystora umieszczonego w specjalnej obudowie. Obudowa ta wyposażona jest w zamek przemysłowy z możliwością plombowania. Zaciski rezystora mają typ UK 5 TWIN firmy Phoenix. Listwa zaciskowa dostępna jest po zerwaniu plomby umieszczonej w zamku drzwiczek.

Schemat funkcjonalny:
