CHARAKTERYSTYKA OGÓLNA

Współczesne liczniki energii elektrycznej pobierają z uzwojeń wtórnych przekładników napięciowych bardzo małą moc. Aby przekładniki pracowały w swojej klasie dokładności muszą być obciążone w przedziale 25-100 % mocy znamionowej. W praktyce może okazać się że starsze przekładniki wymagają większych obciążeń niż 25% mocy znamionowej. Rezystory dociążające mają na celu dodatkowo obciążyć układ pomiarowy w celu zapewnienia odpowiedniego przedziału pracy przekładników prądowych oraz napięciowych. Rezystory mogą również służyć do eliminacji ferrorezonansu w sieciach średnich napięć. Rezystory mogą być stosowane w zewnętrznych szafkach pomiarowych o stopniu ochrony przynajmniej IP40 lub na specjalne zamówienie IP64.

PODSTAWOWE WŁAŚCIWOŚCI

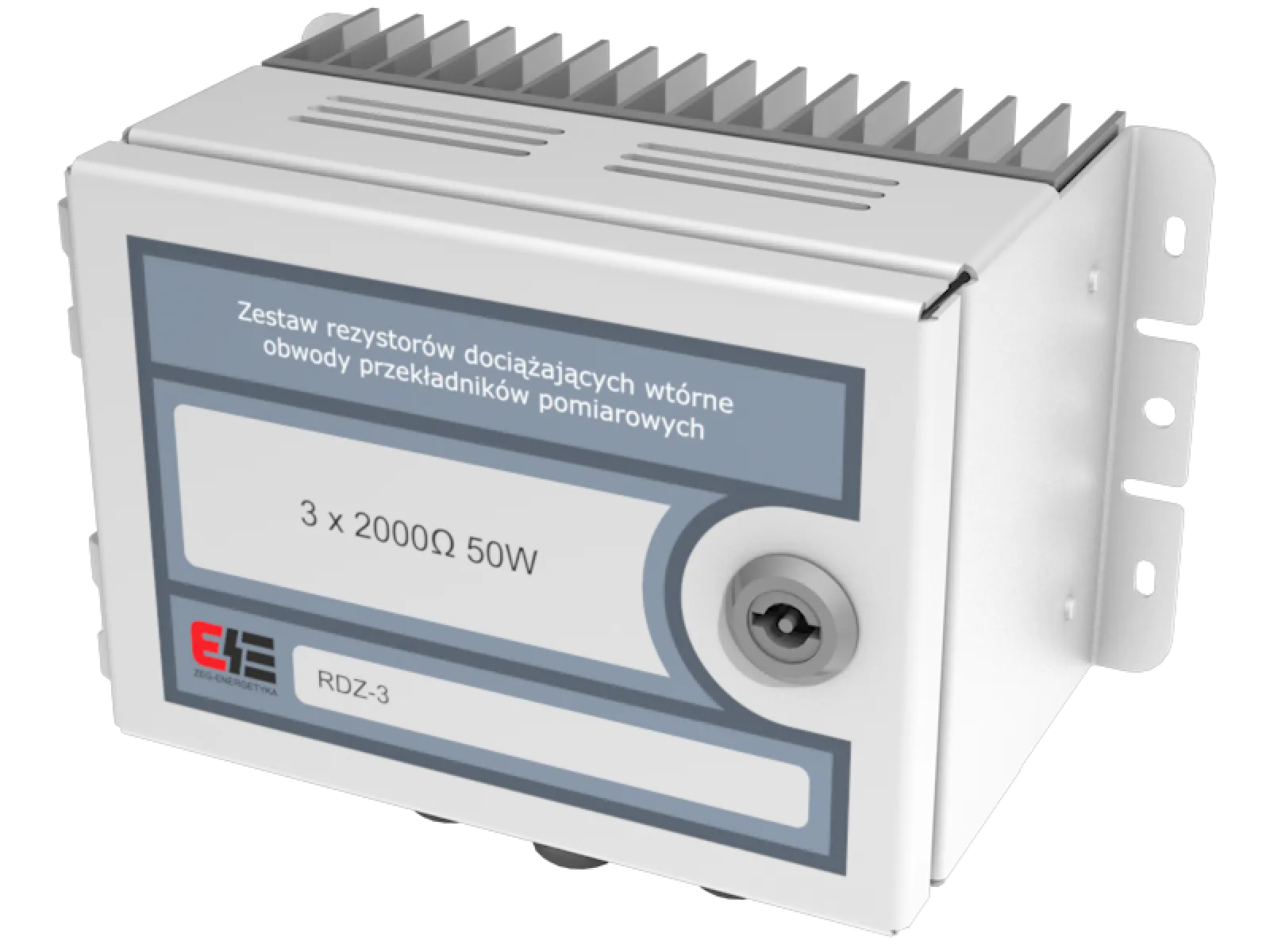

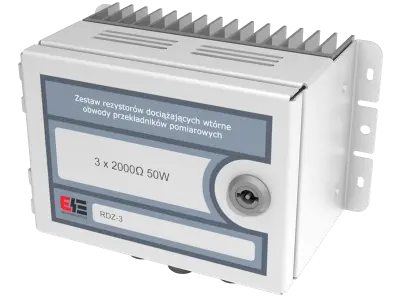

Wkłady rezystorowe wykonano w technologii grubowarstwowej. Budowa ta pozwala zmniejszyć wpływ indukcyjności. Oporniki o takiej budowie znoszą przeciążenia oraz wysokie temperatury. Zestaw rezystorów dociążających typu RDZ-3 wykonywany jest w postaci trzech rezystorów (układ 3-fazowy) umieszczonych w specjalnej obudowie. Obudowa ta wyposażona jest w zamek przemysłowy z możliwością plombowania. Zaciski rezystorów typu UK 5 TWIN firmy Phoenix umożliwiających montaż w układzie typu gwiazda lub trójkąt. Listwa zaciskowa dostępna jest po zerwaniu plomby umieszczonej w zamku drzwiczek.

Schemat funkcjonalny:
