CHARAKTERYSTYKA OGÓLNA

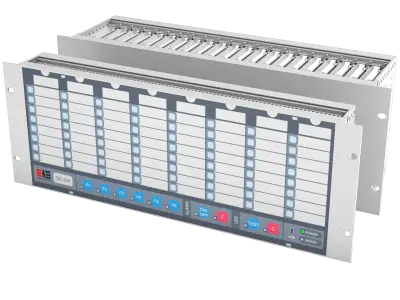

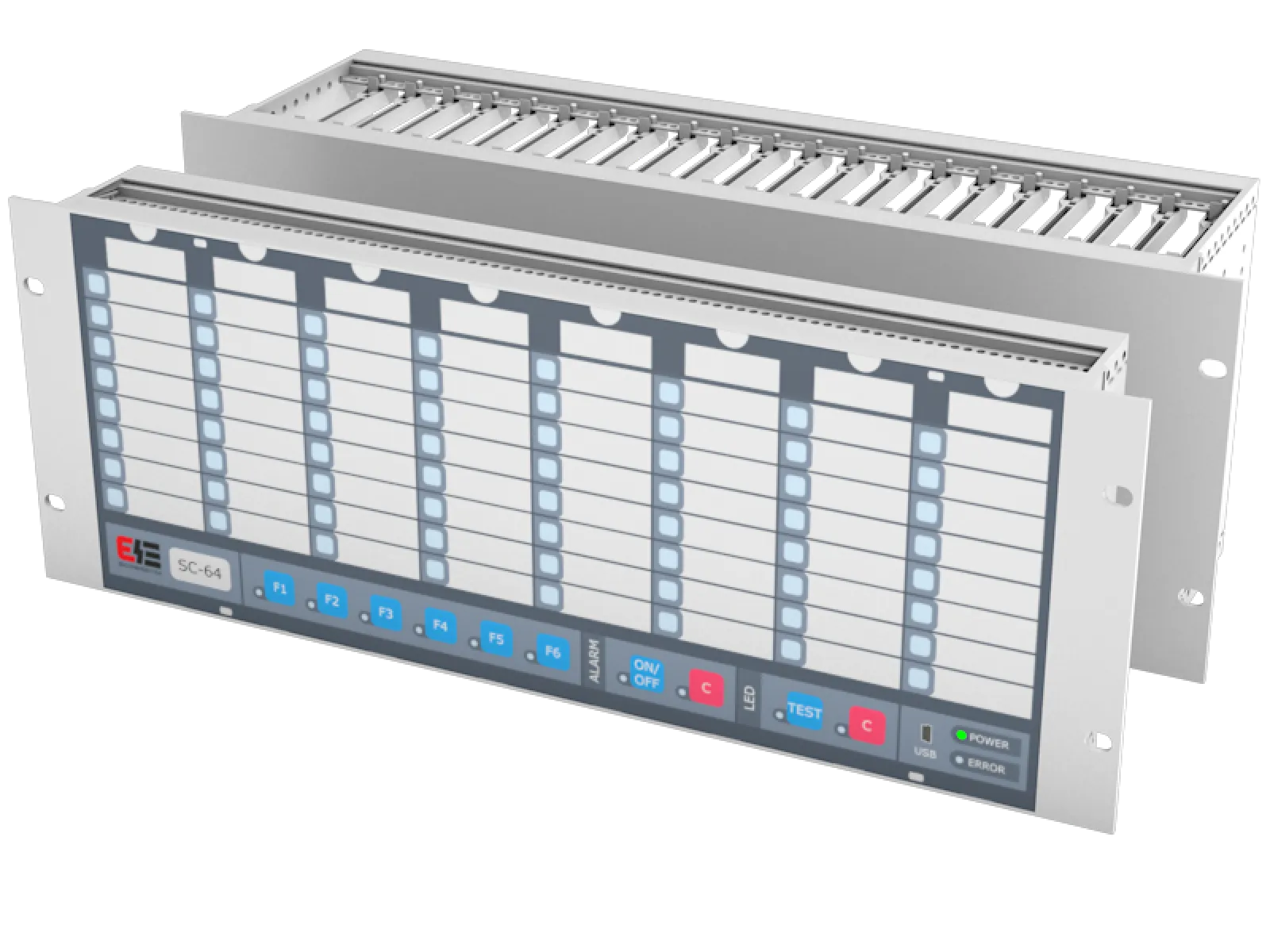

Urządzenie SC-64 jest przeznaczone do optycznej wizualizacji informacji przekazywanych na jego wejścia w postaci dwustanowych sygnałów napięciowych. W szczególności mogą to być sygnały o zadziałaniu zabezpieczeń oraz informacje o działaniach awaryjnych istotne dla szybkiej oceny sytuacji przez służby eksploatacji. Urządzenie współpracuje z sygnalizacją akustyczną stacji oraz zawiera rejestrator sygnalizowanych zdarzeń. Zawartość rejestratora jest dostępna dla systemu nadzoru poprzez łącze światłowodowe, RS-485 lub Ethernet. Współpraca z systemem nadzoru jest możliwa w protokołach ZEG oraz IEC 60870-5-103, a także opcjonalnie: MODBUS, DNP3 oraz IEC 61850. Parametry SC-64 odpowiadają wszystkim wymaganiom podanym przez PSE-OPERATOR w standardzie dla „Rezerwowej Sygnalizacji Awaryjnej” (RSA).

PODSTAWOWE WŁAŚCIWOŚCI

• 64 tory optycznej sygnalizacji zakłóceniowej (wejścia dwustanowe, 64 diody LED RGB)

• 16 przekaźników wyjściowych do pobudzenia i powielania zbiorczej sygnalizacji zewnętrznej

• wyjście stykowe sygnalizacji zaniku napięcia pomocniczego lub uszkodzenia zasilacza

• wejścia dwustanowe do zdalnego kasowania sygnalizacji optycznej i akustycznej

• obudowa kasetowa zatablicowa 19’’/4U/163

• zdejmowany panel frontowy z możliwością jego zabudowy w dowolnym miejscu, a także natablicowej zabudowy samej kasety

• karty we/wy wyposażone we wtyczki 16 pinowe

• sygnały wejściowe można grupować do 15 sygnałów

• sygnał wejściowy może być programowo opóźniony do 25 sekund

• możliwa rozbudowa do 256 sygnałów

• możliwe wyposażenie w przekaźniki powielające sygnały wejściowe

• sygnały powielające można grupować do 15 sygnałów

• przyciski służą do wykonywania prób alarmowych tj.: Aw, Up, Al1, Al2, PAC, PPOŻ, Włamanie

• przycisk Alarm ON/OFF umożliwia zablokowanie sygnałów akustycznych

• przycisk Alarm C służy do kasowania sygnałów akustycznych
