CHARAKTERYSTYKA OGÓLNA

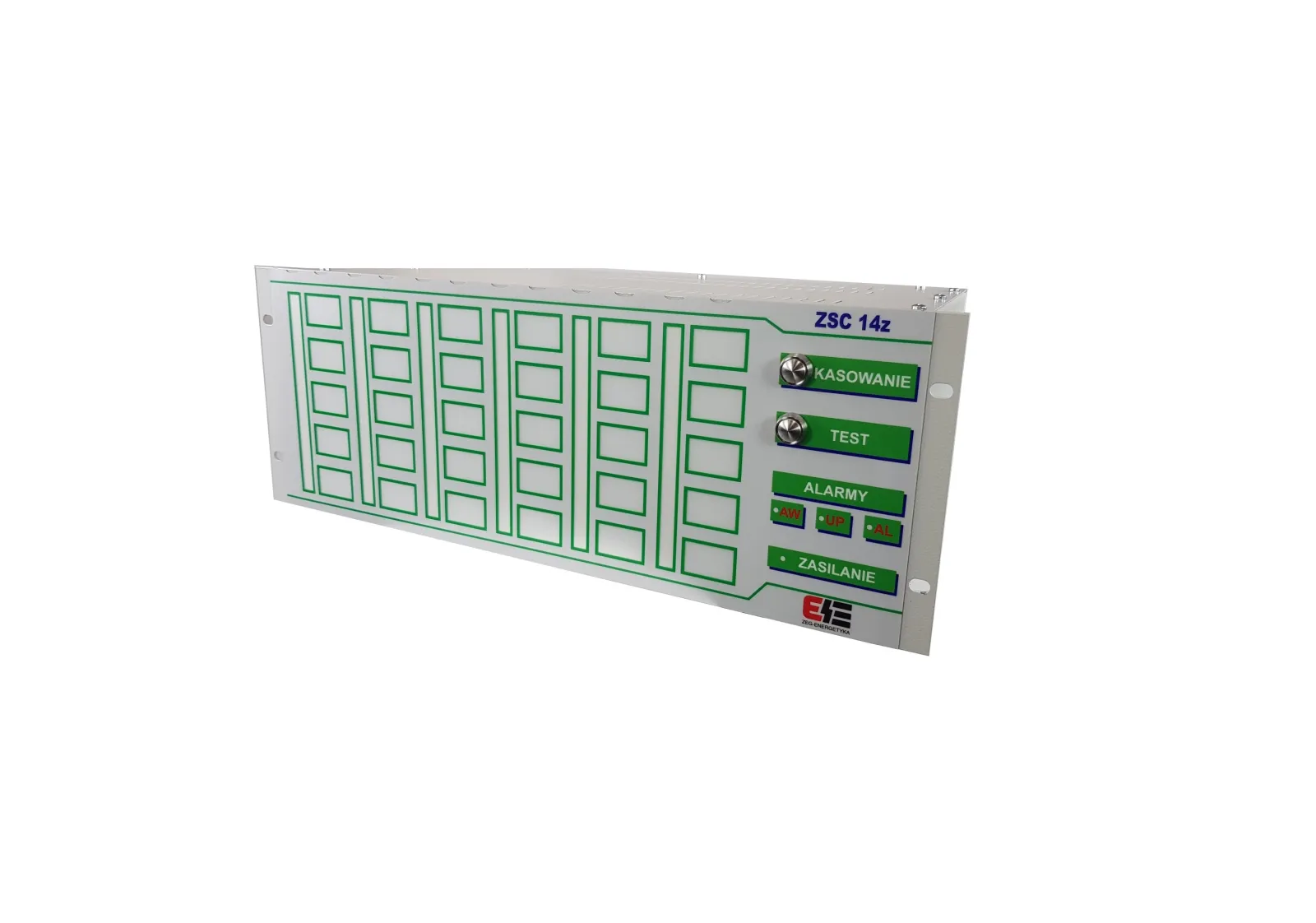

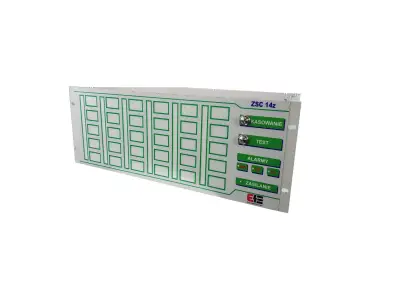

Urządzenie ZSC-14z służy do optycznej i akustycznej wizualizacji zadziałania zabezpieczeń, oraz sygnalizowania awarii i zakłóceń w pracy urządzeń elektroenergetycznych. Wizualizacja sygnałów zakłóceniowych zapewnia personelowi precyzyjną i szybką informację na temat pojawiających się zagrożeń. Urządzenie pełni także funkcję rejestratora zdarzeń. Dane z dziennika zdarzeń mogą być przekazywane do systemu nadzoru za pomocą łączy światłowodowych, RS485, Ethernet. Protokoły komunikacyjne ustawiane są programowo ZEG, IEC60870-5-103 i opcjonalnie MODBAS, DNP-3, IEC61-850. ZSC-14z spełnia wszystkie wymagania PSE - OPERATOR sprecyzowane w standardzie dla „Rezerwowej Sygnalizacji Awaryjnej” (RSA).

PODSTAWOWE WŁAŚCIWOŚCI

• 30 torów optycznej sygnalizacji zakłóceniowej (wejścia dwustanowe, 30 diod LED RGB)

• 40 przekaźników wyjściowych do pobudzenia i powielania zbiorczej sygnalizacji zewnętrznej

• wyjście stykowe sygnalizacji zaniku napięcia pomocniczego lub uszkodzenia zasilacza

• wejścia dwustanowe do zdalnego kasowania sygnalizacji optycznej i akustycznej

• obudowa kasetowa zatablicowa 19’’/4U/261

• obudowa kasetowa 19’’/4U/261

• karty we/wy wyposażone we wtyczki 16 pinowe

• sygnały wejściowe można grupować do 15 sygnałów

• sygnał wejściowy może być programowo opóźniony do 25 sekund

• możliwa rozbudowa do 256 sygnałów

• możliwe wyposażenie w przekaźniki powielające sygnały wejściowe

• sygnały powielające można grupować do 15 sygnałów

• przyciski służą do wykonywania prób alarmowych tj.: Aw, Up, Al1,
