CHARAKTERYSTYKA OGÓLNA

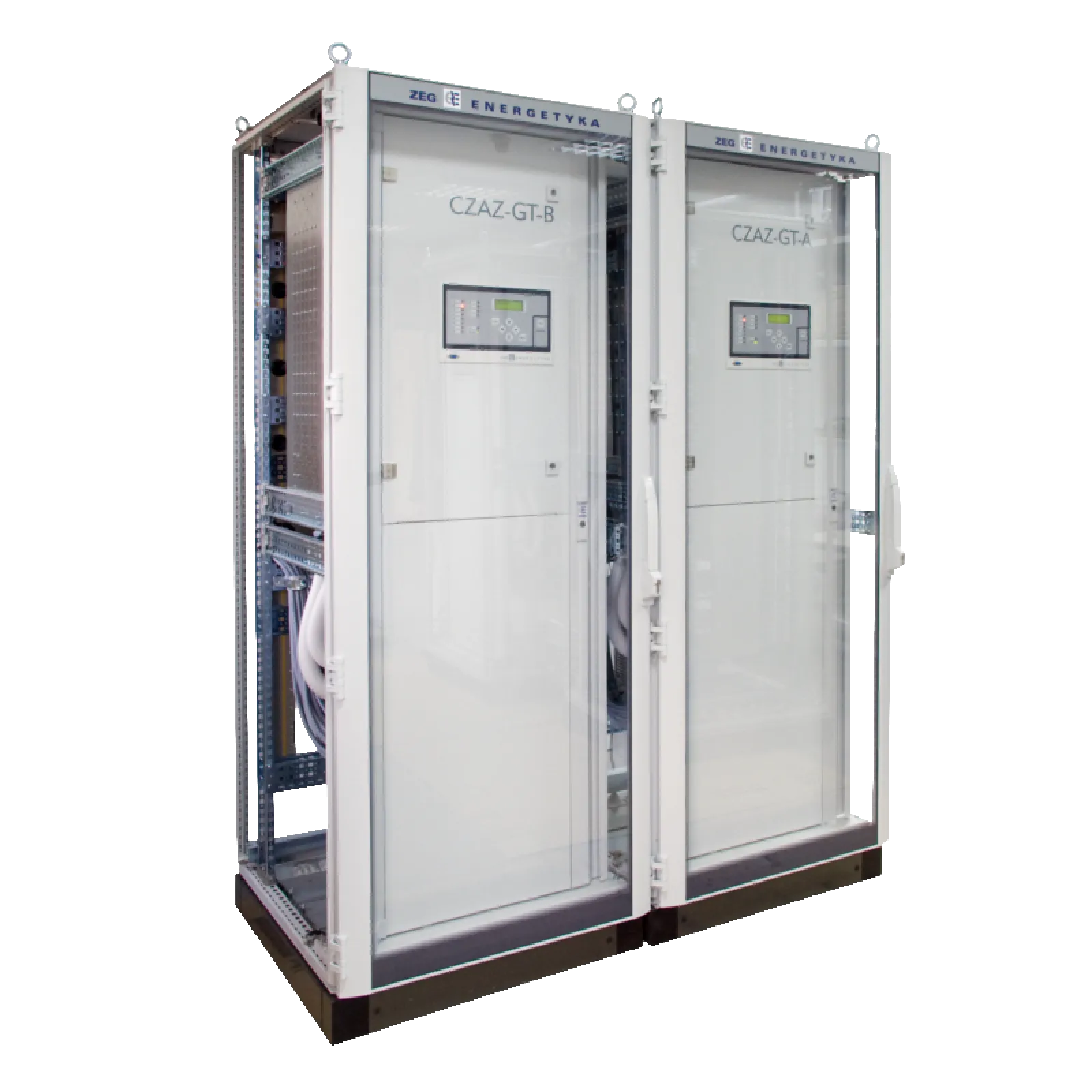

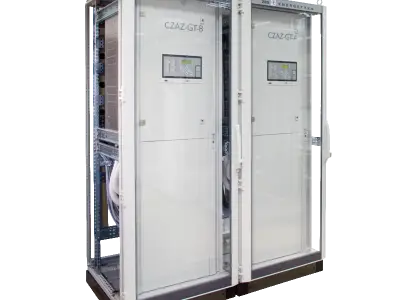

Zespół CZAZ-GT zapewnia prawidłową ochronę części elektrycznej bloku generator-transformator (generatora) dowolnej mocy przed wszelkimi rodzajami zakłóceń i awaryjnymi stanami pracy. Wykonany w technice cyfrowej, realizuje podstawowe funkcje zabezpieczeniowe, sterowania awaryjnego i sygnalizacji, jak również funkcje pomiarów wybranych wielkości elektrycznych, rejestracji sygnałów analogowych i dwustanowych oraz komunikacji lokalnej z operatorem i zdalnej z komputerem PC lub systemem nadrzędnym. Ze względu na programową konfigurowalność realizowanych funkcji, możliwe jest dostosowanie urządzenia do różnych rozwiązań układu pracy bloku, a także łatwe modyfikowanie sposobu działania zespołu na podstawie doświadczeń eksploatacyjnych. Standardowo zespół zawarty jest w dwóch wolnostojących szafach, zasilanych z niezależnych źródeł napięcia pomocniczego, zapewniających wymaganą typowo przez projekt redundancję zabezpieczeń oraz obwodów pomiarowych.

ZESTAW ZABEZPIECZEŃ

Zestaw zabezpieczeń, tworzony podczas konfiguracji zespołu, wykorzystuje uniwersalne funkcje, zgromadzone w tzw. bibliotece zabezpieczeniowej. Funkcje te bazują na wielkościach kryterialnych, uzyskiwanych dzięki cyfrowej filtracji analogowych sygnałów pomiarowych, doprowadzonych do zespołu.

Typowy zespół realizuje następujące zabezpieczenia:

• 87G różnicowe generatora

• 87B różnicowe bloku

• 87T różnicowe transformatora

• 51G przeciążeniowe/nadprądowe stojana generatora

• 51Z od zwarć międzyzwojowych generatora

• 21 impedancyjne bloku

• 32 zwrotnomocowe generatora

• 67 od zrzutu mocy turbozespołu

• 59 nadnapięciowe bloku

• 40/27 od skutków utraty wzbudzenia generatora

• 81 nad-, podczęstotliwościowe bloku

• 24 od przewzbudzenia transformatora blokowego

• 46 nadprądowe od asymetrii obciążenia generatora

• 46inv nadprądowe zwłoczne z charakterystyką czasową zależną, od asymetrii

• obciążenia generatora

• 78 od poślizgu biegunów generatora

• 59GN ziemnozwarciowe stojana generatora

• 64S ziemnozwarciowe stojana generatora (100%), bazujące na różnicy trzecich

• harmonicznych napięć zerowych

• 51N ziemnozwarciowe obwodów GN bloku

• 51TW przeciążeniowe/nadprądowe transformatora wzbudzenia

• 51TO przeciążeniowe/nadprądowe transformatora odczepowego

• 64R ziemnozwarciowe wirnika generatora

• 49R od przeciążeń wirnika, nadprądowe z charakterystyką czasową zależną

• 50/27 od przypadkowego załączenia do sieci niewzbudzonego generatora

Pracę zabezpieczeń uzupełniają układy logiki, swobodnie konstruowane w oparciu o dostępne funkcje pomiarowe i logiczne, jak na przykład:

- układ rezerwy wyłącznikowej, realizujący funkcję wyłączenia części elektrycznej bloku w przypadku, gdy w wyniku sterowania awaryjnego na wyłączenie generatora nie zostanie otwarty wyłącznik generatorowy;

- układ sterujący operacyjnym odwzbudzeniem generatora, stosowany przy zakłóceniach w pracy bloku nie wymagających szybkiego odwzbudzenia generatora.
