CHARAKTERYSTYKA OGÓLNA

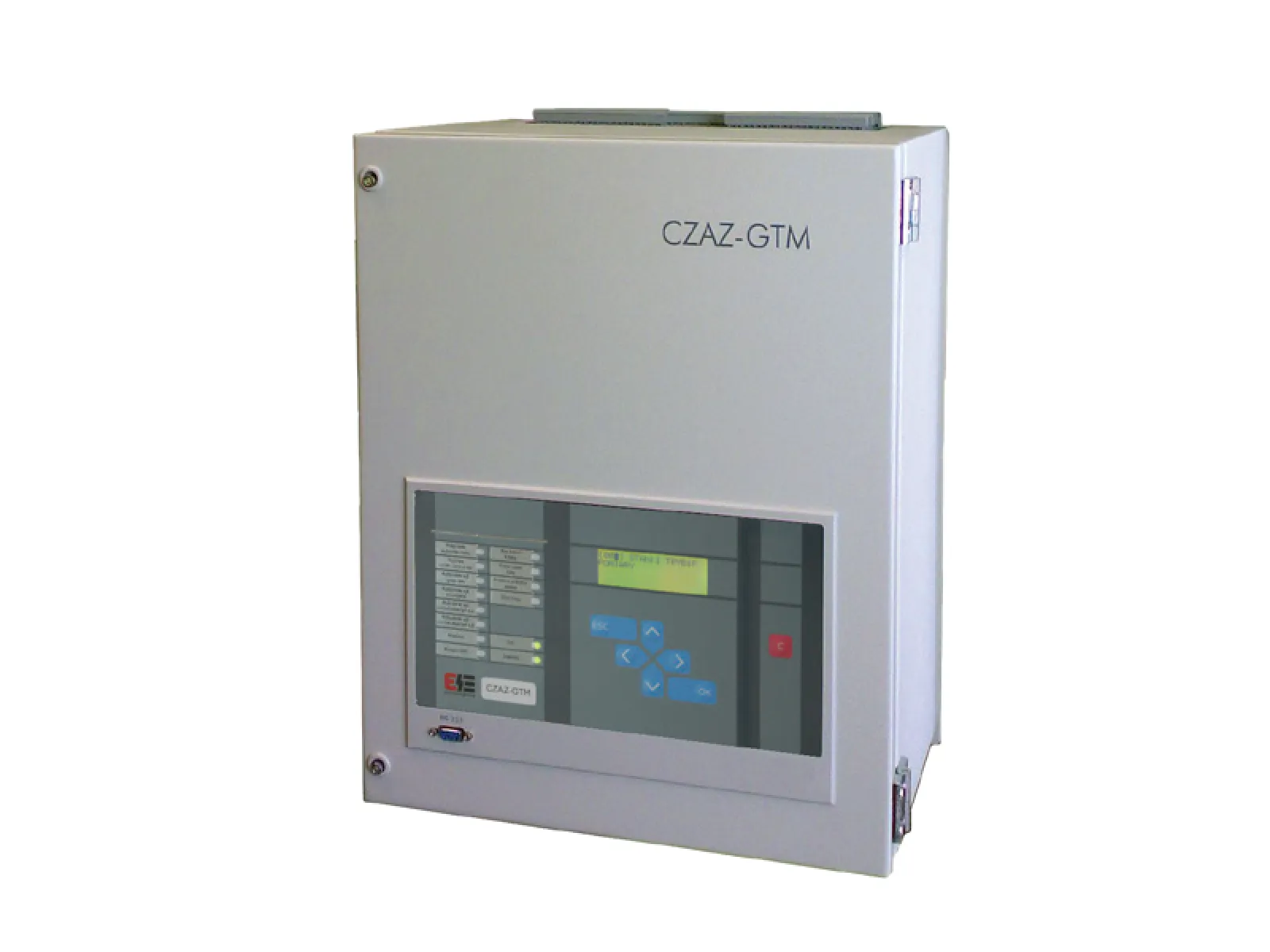

Zespół CZAZ-GTM (CZAZ-G) zapewnia prawidłową ochronę części elektrycznej bloku generator-transformator (generatora) małej mocy przed wszelkimi rodzajami zakłóceń i awaryjnymi stanami pracy. Wykonany w technice cyfrowej, realizuje podstawowe funkcje zabezpieczeniowe, sterowania awaryjnego i sygnalizacji, jak również funkcje pomiarów wybranych wielkości elektrycznych, rejestracji sygnałów analogowych i dwustanowych oraz komunikacji lokalnej z operatorem i zdalnej z komputerem PC lub systemem nadrzędnym. Docelowy zestaw zabezpieczeń jest wybierany z biblioteki zabezpieczeniowej i uwarunkowany ilością obwodów wejściowych oraz możliwościami układu przetwarzania cyfrowego.

ZESTAW ZABEZPIECZEŃ
Zespół umożliwia wybór zabezpieczeń, dostosowanych do potrzeb chronionego obiektu, z biblioteki, zawierającej między innymi następujące zabezpieczenia:
87G różnicowe generatora
87T/B różnicowe transformatora/bloku
51G przeciążeniowe/nadprądowe stojana generatora
21 impedancyjne
32 zwrotnomocowe generatora
59 nadnapięciowe generatora
27 podnapięciowe generatora
40/27 od skutków utraty wzbudzenia generatora
81 nad-, podczęstotliwościowe bloku
24 od przewzbudzenia transformatora blokowego
46 nadprądowe od asymetrii obciążenia generatora
46inv nadprądowe zwłoczne z charakterystyką czasową zależną, od asymetrii obciążenia generatora
59GN ziemnozwarciowe stojana generatora
64R ziemnozwarciowe wirnika generatora
Pracę zabezpieczeń uzupełniają układy logiki, swobodnie konstruowane w oparciu o dostępne funkcje pomiarowe i logiczne, jak na przykład:
- układ rezerwy wyłącznikowej, realizujący funkcję wyłączenia części elektrycznej bloku w przypadku, gdy w wyniku sterowania awaryjnego na wyłączenie generatora nie zostanie otwarty wyłącznik generatorowy;
- zabezpieczenie przed przypadkowym załączeniem do sieci niewzbudzonego generatora (50/27).

CHARAKTERYSTYCZNE CECHY ZESPOŁU
• Możliwość obsługi do 19 kanałów pomiarowych. Rodzaje wejść pomiarowych dostosowane do zestawu przekładników obiektowych.
• 15 wejść dwustanowych dla zabezpieczeń zewnętrznych.
• 4 przekaźniki sterowania awaryjnego (3 wyjścia umożliwiające bezpośrednie sterowanie łącznikami bloku/generatora).
• 12 przekaźników sygnalizacyjnych.
• Możliwość swobodnego, programowego doboru charakterystyk zabezpieczeń, realizacji funkcji logicznych i czasowych oraz algorytmów
sterowania awaryjnego, rejestracji i sygnalizacji. Konfiguracja przez producenta lub autoryzowanego przedstawiciela.
• Możliwość dowolnego grupowania zadziałań funkcji jako sygnału zbiorczego (odpowiada programowalnemu sterownikowi).
• Pomiary bieżących wielkości elektrycznych (prąd, napięcie, moc czynna i bierna, częstotliwość, przesunięcie fazowe, rezystancja, reaktancja, impedancja).
• Rejestrator zdarzeń (256 rozróżnialnych zdarzeń, pojemność – minimum 5000 zdarzeń, rozdzielczość – 1 ms).
• Rejestrator zakłóceń:
- częstotliwość próbkowania 1800 Hz;
- rejestracja do 40 sygnałów analogowych i do 128 sygnałów dwustanowych;
- długość zapisu przebiegu - do 500 s dla jednego sygnału analogowego (około 10 s przy zapisie 40 sygnałów analogowych i 128 sygnałów dwustanowych);
- archiwizacja maksymalnie 32 plików rejestracji zakłóceń;
- rejestracja sygnałów wejściowych oraz po obróbce cyfrowej (np. prądy różnicowe).
• Sygnalizacja optyczna na elewacji (14 diod świecących):
- obecność napięcia zasilającego;
- poprawna praca zespołu;
- 12 diod sygnalizacji programowalnej.
• Rozwinięty system autokontroli i sygnalizacji awarii wewnętrznych.
• Komunikacja autonomiczna z wykorzystaniem lokalnej konsoli operatora.
• Zdalna komunikacja z komputerem PC lub systemem nadrzędnym (2 porty RS485, jeden zamienny z RS232 na konsoli operatora). Protokół MODBUS RTU.
• Program obsługi w języku polskim w środowisku Windows.
• Obudowa natablicowa
