CHARAKTERYSTYKA OGÓLNA

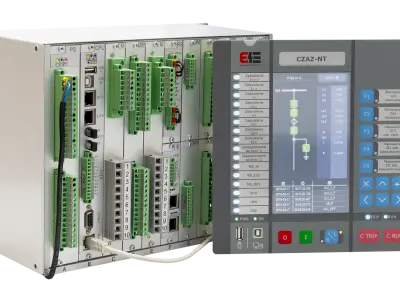

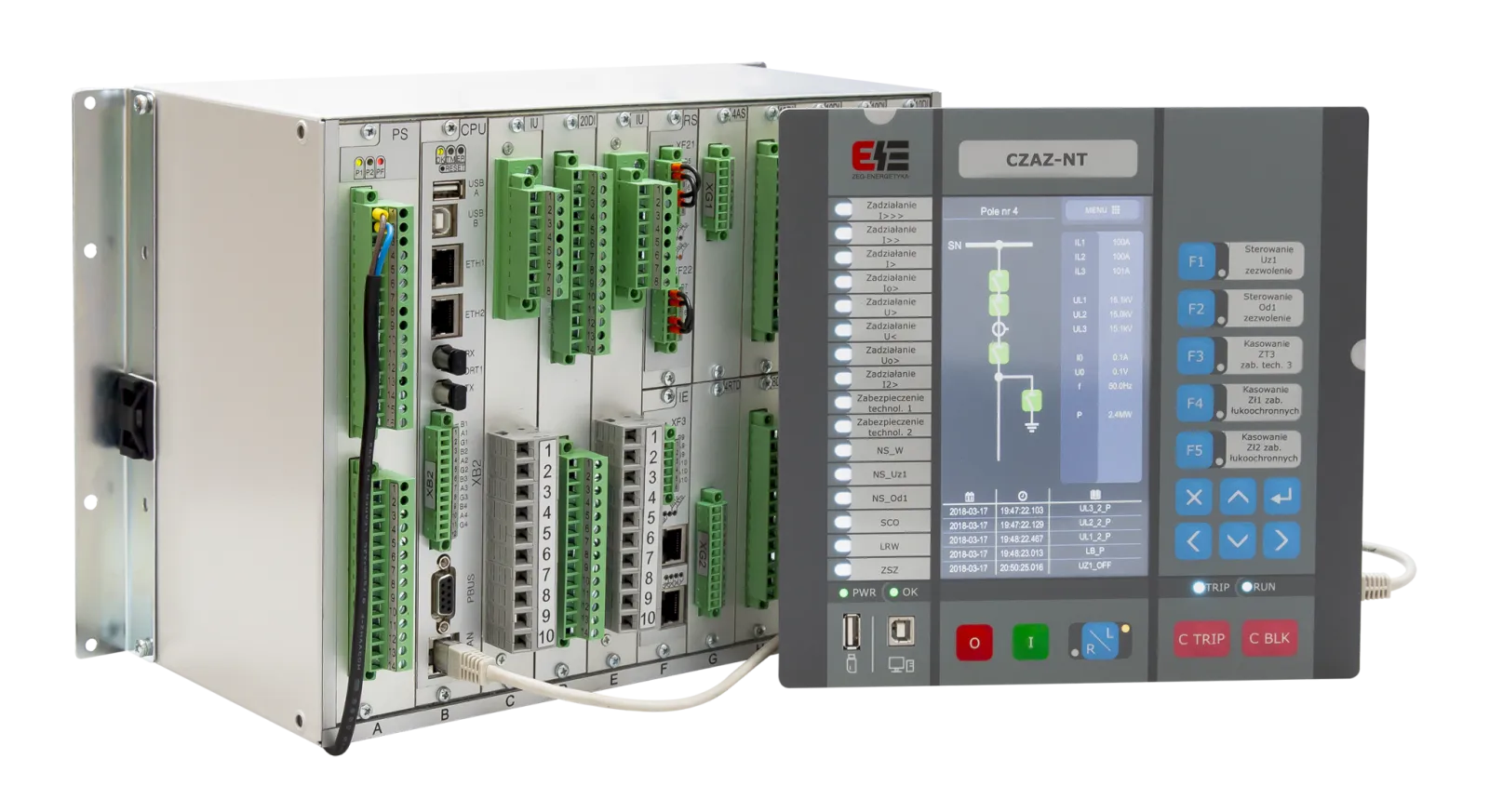

Sterownik polowy CZAZ-NT jest nowoczesnym, cyfrowym zespołem zabezpieczeniowym dedykowanym dla sieci SN. Sterownik realizuje funkcje zabezpieczeniowe, sterowania, pomiarów, rejestracji i komunikacji z systemem nadzoru. Urządzenie wykonane jest wg koncepcji obudowy dzielonej, składa się z dwóch podstawowych elementów: jednostki głównej oraz panelu operatora. Konstrukcja mechaniczna zapewnia możliwość montażu w trzech wariantach: natablicowy, zatablicowy (obie części ze sobą połączone) oraz mieszany tj. jednostka główna zamontowana natablicowo w polu rozdzielnicy natomiast panel operatora zatablicowo na drzwiach rozdzielnicy.

Zależnie od wyposażenia jednostka główna urządzenia występuje w trzech wariantach szerokości: 36TE, 46TE oraz 56 TE. Urządzenie składa się z zestawu modułów podstawowych tj.: modułu zasilacza, modułu procesora oraz zestawu modułów rozszerzających dobieranych wedle potrzeb obiektu: moduły wejść analogowych do pomiaru prądów i napięć, moduły wejść dwustanowych, moduły wyjść dwustanowych, moduły wejść analogowych do pomiaru wartości wolnozmiennych, moduły komunikacyjne. Konstrukcja zespołu, bogaty zestaw rozszerzeń sprzętowych oraz programowych pozwala na kompleksowe zabezpieczenie i sterowanie dowolnym urządzeniem elektroenergetycznym.

PODSTAWOWE WŁAŚCIWOŚCI

• uniwersalna w zastosowaniu obudowa urządzenia: dwuczęściowa, składająca się z jednostki centralnej oraz panelu operatora, cztery sposoby montażu: zatablicowy, natablicowy, rozdzielony dostępna w trzech wersjach szerokości jednostki centralnej: 36TE, 46TE, 56TE

• redundantny moduł zasilacza: możliwość zasilania dwoma niezależnymi źródłami napięcia pomocniczego przy jednoczesnym zagwarantowaniu poprawnej pracy przy utracie jednego z zasilań

• w pełni uniwersalna biblioteka zabezpieczeń (patrz karta katalogowa)

• rejestratory: zdarzeń, zakłóceń, danych ostatniego zakłócenia, trendu

• budowa modułowa możliwość rozbudowy o 8, 12 lub 16 modułów rozszerzających. Bogaty zestaw kart rozszerzających:

  • dodatkowa karta wejść analogowych

  • karty 10 wejść dwustanowych

  • karty 8 wyjść przekaźnikowych

  • karty do współpracy z 4 czujnikami PTC

  • karty do współpracy z 4 czujnikami 4-20 mA, 0-10 V

  • karty do współpracy z 4 niezależnymi czujnikami błysku (2 typy)

  • rozszerzające moduły komunikacyjne: 4 x RS485, IEC61850

• rozbudowany panel operatora

  • kolorowy wyświetlacz dotykowy 7”

  • 16 programowalnych trójkolorowych diod LED

  • 4 diody LED sygnalizujące stan pracy urządzenia i zabezpieczanego obiektu

  • bogaty zestaw przycisków dedykowanych do sterowania i potwierdzania zadziałania zabezpieczeń, przyciski nawigacyjne

  • pięć przycisków funkcyjnych programowalnych z przypisaną konfigurowalną diodą (np. informującą o konieczności zatwierdzenia)

• ustawialne poziomy dostępu dla maksymalnie 12 użytkowników

• gniazdo USB „A” pod pamięć PenDrive

• gniazdo USB „B” do podłączenia z komputerem celem konfiguracji urządzenia, podglądu stanu urządzenia, pobrania danych rejestratorów

• złącza śrubowe lub sprężynowe, zależnie od zamówienia

• wbudowany sterownik programowalny z bogatą biblioteką elementów logicznych, przyjazny, graficzny interfejs obsługi

  • bramki NOT, OR, AND, XOR

  • elementy czasowe: opóźnienie załączenia, opóźnienie wyłączenia, impuls o zadanej długości

  • wykrywanie zboczy

  • komparatory wielkości analogowych

  • podstawowe przerzutniki

  • liczniki

• szeroki zestaw funkcji pomiarowych w tym wielkości elektrycznych mierzonych, wyliczanych a także wielkości nieelektrycznych

• zestaw styków AL, UP, AW do współpracy z sygnalizacją stacyjną
