CHARAKTERYSTYKA OGÓLNA

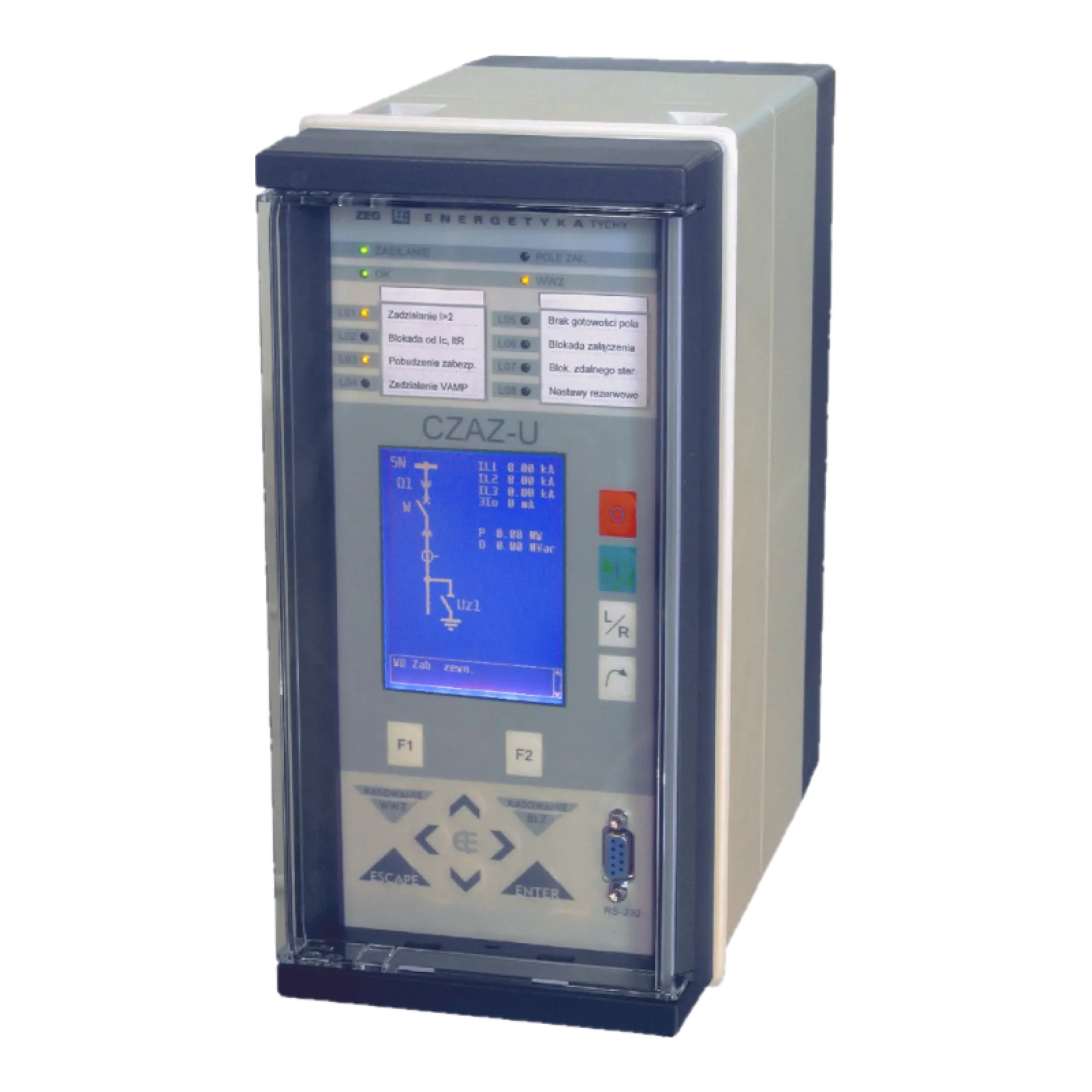

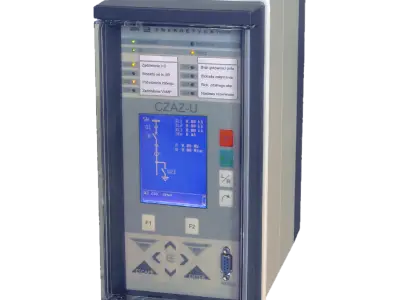

Zespoły CZAZ-U są uniwersalnymi zabezpieczeniami pól SN, wyposażonymi w funkcje specjalizowanego oraz swobodnie programowalnego sterownika polowego. Konstrukcja zespołu zapewnia wysoką dokładność, stabilność i pewność działania. Zespoły CZAZ-U w wykonaniu na- lub zatablicowym mieszczą się w obudowie Bopla z tworzywa sztucznego

ZESTAW ZABEZPIECZEŃ

• 51 dwa zabezpieczenia nadprądowe zwłoczne niezależne, z możliwością blokady kierunkowej od przepływu mocy zwarciowej oraz blokady od udaru prądu magnesowania

• 51 nadprądowe zwłoczne niezależne z możliwością blokady od udaru prądu magnesowania

• 51 nadprądowe zwłoczne z możliwością wyboru charakterystyki niezależnej lub jednej z trzech charakterystyk zależnych

• 51N ziemnozwarciowe, nadprądowe zwłoczne niezależne dwustopniowe

• 51N ziemnozwarciowe, nadprądowe zwłoczne z charakterystyką zależną

• 67N ziemnozwarciowe, nadprądowe kierunkowe zwłoczne niezależne

• 21N ziemnozwarciowe, admitancyjne zwłoczne niezależne z możliwością wyboru jednej z czterech typów charakterystyk

• 27/59 dwa zabezpieczenia podnapięciowe lub nadnapięciowe zwłoczne

• 59N nadnapięciowe zwłoczne od zwarć doziemnych

• 81 cztery zabezpieczenia podczęstotliwościowe lub nadczęstotliwościowe

• zabezpieczenie łukochronne

• sygnalizator uszkodzenia izolacji kabla

• automat kontroli współczynnika mocy

PODSTAWOWE WŁAŚCIWOŚCI

• Technika cyfrowa oraz konstrukcja zespołu zapewniające wysoką dokładność, stabilność i pewność działania.

• Jednolity, uniwersalny sprzęt programowo dostosowany do potrzeb zabezpieczanego obiektu.

• Zestaw zabezpieczeń i funkcji dodatkowych z możliwością dowolnej ich konfiguracji.

• Zabezpieczenie łukochronne współpracujące z czujnikiem błysku systemu VAMP.

• Funkcje specjalizowanego sterownika polowego ze standardową logiką zaimplementowaną w zespole, zapewniającą bezpieczną obsługę pola przy sterowaniu lokalnym i zdalnym w zależności od stanu położenia łączników, zdefiniowanych zewnętrznych blokad i blokad od zadziałania zabezpieczeń, jak również realizację automatyki poawaryjnej oraz współpracę z układami sygnalizacji akustycznej stacji.

• Dostosowanie współpracy z łącznikami w polu do wymagań układów rozdzielnic oraz wymagań pól rozdzielczych na drodze programowej konfiguracji.

• Funkcje programowalnego sterownika polowego z możliwością swobodnego konfigurowania rozwiązań niestandardowych.

• Układ współpracy z zabezpieczeniem szyn zbiorczych ZS oraz lokalnego rezerwowania wyłączników LRW, konfigurowane w sterowniku programowalnym.

• Możliwość blokady zabezpieczeń nadprądowych od udaru prądów magnesowania, występujących przy załączaniu transformatorów.

• Obwody wyjściowe z możliwością bezpośredniego sterowania łącznikami, w tym 2 przekaźniki wyjściowe sterowania awaryjnego z kontrolą ciągłości obwodów wyłączających.

• Pomiary wielkości elektrycznych.

• Rejestrator zdarzeń i przebiegów zakłóceń oraz parametrów wyłączających z ostatniego zakłócenia.

• Sygnalizacja lokalna najważniejszych stanów pracy zespołu i chronionego pola.

• Samokontrola poprawnego działania zespołu.

• Pełna obsługa z wykorzystaniem lokalnego panelu operatora.

• Zdalna komunikacja szeregowa z komputerem PC lub z systemem nadrzędnym.

• Zegar czasu rzeczywistego.

• Zaciski bezśrubowe dla wejść pomiarowych prądowych, złącza wtykowe dla pozostałych obwodów.

• Obudowa natablicowa lub zatablicowa
