mZAZ-NET - zabezpieczenie pól sieci SN

Produkty

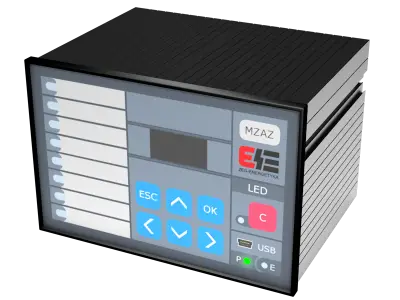

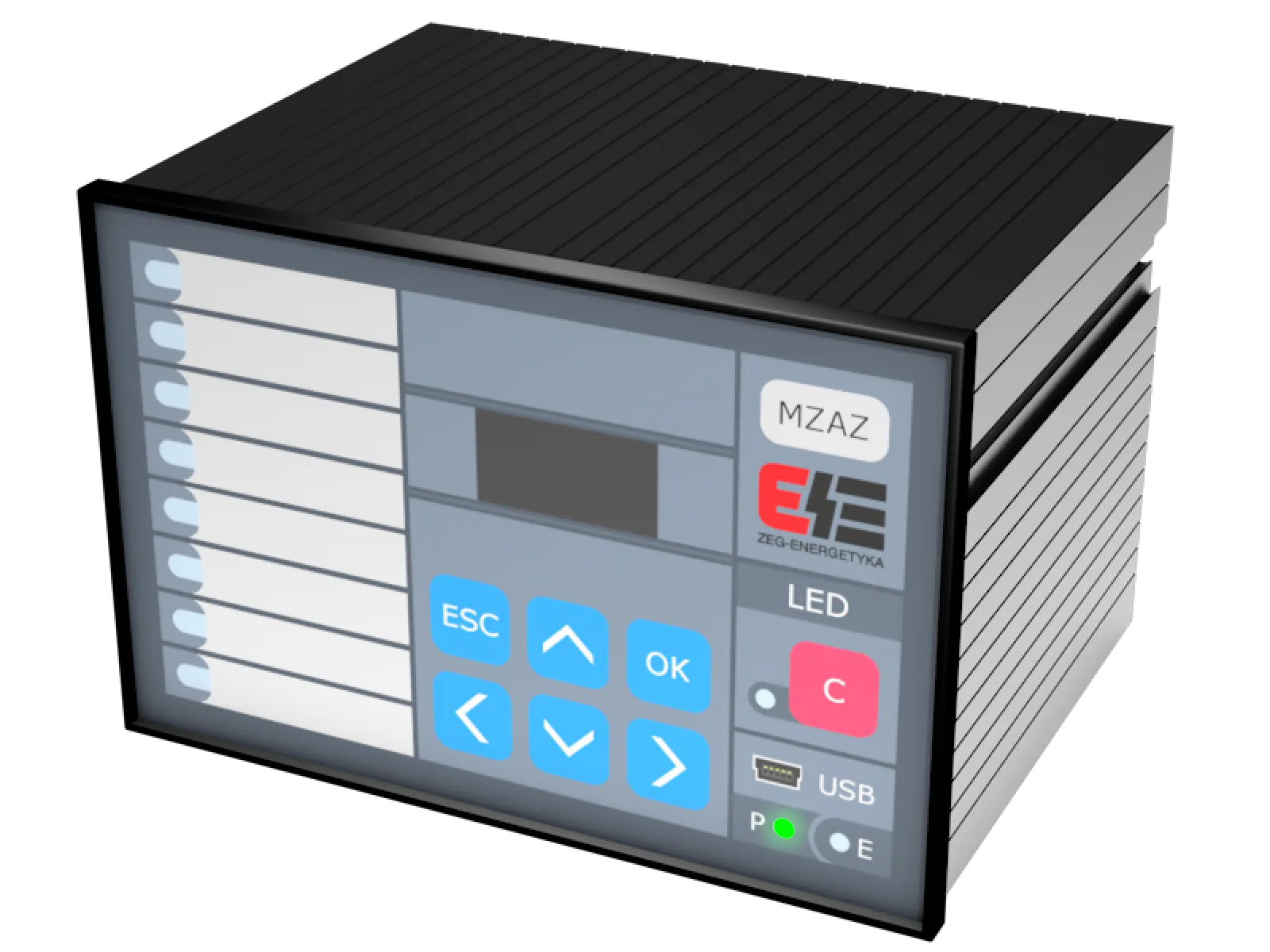

mZAZ 800x600

O produkcie

CHARAKTERYSTYKA OGÓLNA

Seria przekaźników elektroenergetycznych w metalowej obudowie, o rozszerzonych funkcjach komunikacyjnych i z wyświetlaczem OLED, wyposażonych m. in. w osiem wejść analogowych do współpracy z przekładnikami zabezpieczeniowymi standardowo: I1, I2, I3 , U1, U2, U3 , Uo, Io i w sześć konfigurowalnych wejść dwustanowych. Przekaźniki te przeznaczone są do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do realizacji złożonych funkcji zabezpieczeniowych, sterowniczych, pomiarowych, rejestracyjnych i automatyk. Urządzenia wyposażone są w konfigurowalne sprzętowo wejścia analogowe i charakteryzują się konfigurowalnością programową zestawu zabezpieczeń, logiki działania, automatyk, pomiarów, sygnalizacji oraz innych funkcji - w oparciu o otwartą bibliotekę oprogramowania (tabela), co pozwala na dopasowanie tych urządzeń do rodzaju zabezpieczanego obiektu i wymagań użytkownika.

PODSTAWOWE WŁAŚCIWOŚCI

  • Konfigurowany zestaw funkcji zabezpieczeniowych i automatyk (patrz - karta katalogowa) .

  • Logika działania programowana przez producenta i częściowo udostępniona do konfigurowania przez użytkownika.

  • Oprogramowanie SMiS do pełnej obsługi urządzenia przez PC.

  • Osiem wejść analogowych, rezystancyjnych, do współpracy z przekładnikami zabezpieczeniowymi.

  • Wejścia analogowe do współpracy z przetwornikami zewnętrznymi 1x(4-20)mAdc i 1x(0-10)Vdc (opcja).

  • Siedem programowalnych wyjść przekaźnikowych.

  • Sześć konfigurowalnych wejść dwustanowych w dwóch sekcjach.

  • Panel operatora z wyświetlaczem OLED i klawiaturą.

  • Pomiar bieżących wartości wielkości wejściowych i obliczeniowych.

  • Zegar czasu rzeczywistego.

  • Rejestrator zdarzeń i rejestrator parametrów ostatniego zakłócenia.

  • Rejestrator próbek i amplitud zakłóceń analogowych i binarnych.

  • Licznik prądu kumulowanego wyłącznika (PKW) i liczniki zadziałań.

  • Formowany impuls sterujący na wyłączenie.

  • Porty komunikacyjne: 2xRS485, 1xUSB, 1xOPT, 1xETHERNET

  • System kontroli i autotestów poprawnego działania zespołu.

  • Zaciski śrubowe (4mm2) dla wejść pomiarowych, złącza wtykowe (2,5mm2) dla pozostałych obwodów.

  • Wielopoziomowa ochrona przed nieuprawnionym dostępem.

  • Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.
