CHARAKTERYSTYKA OGÓLNA

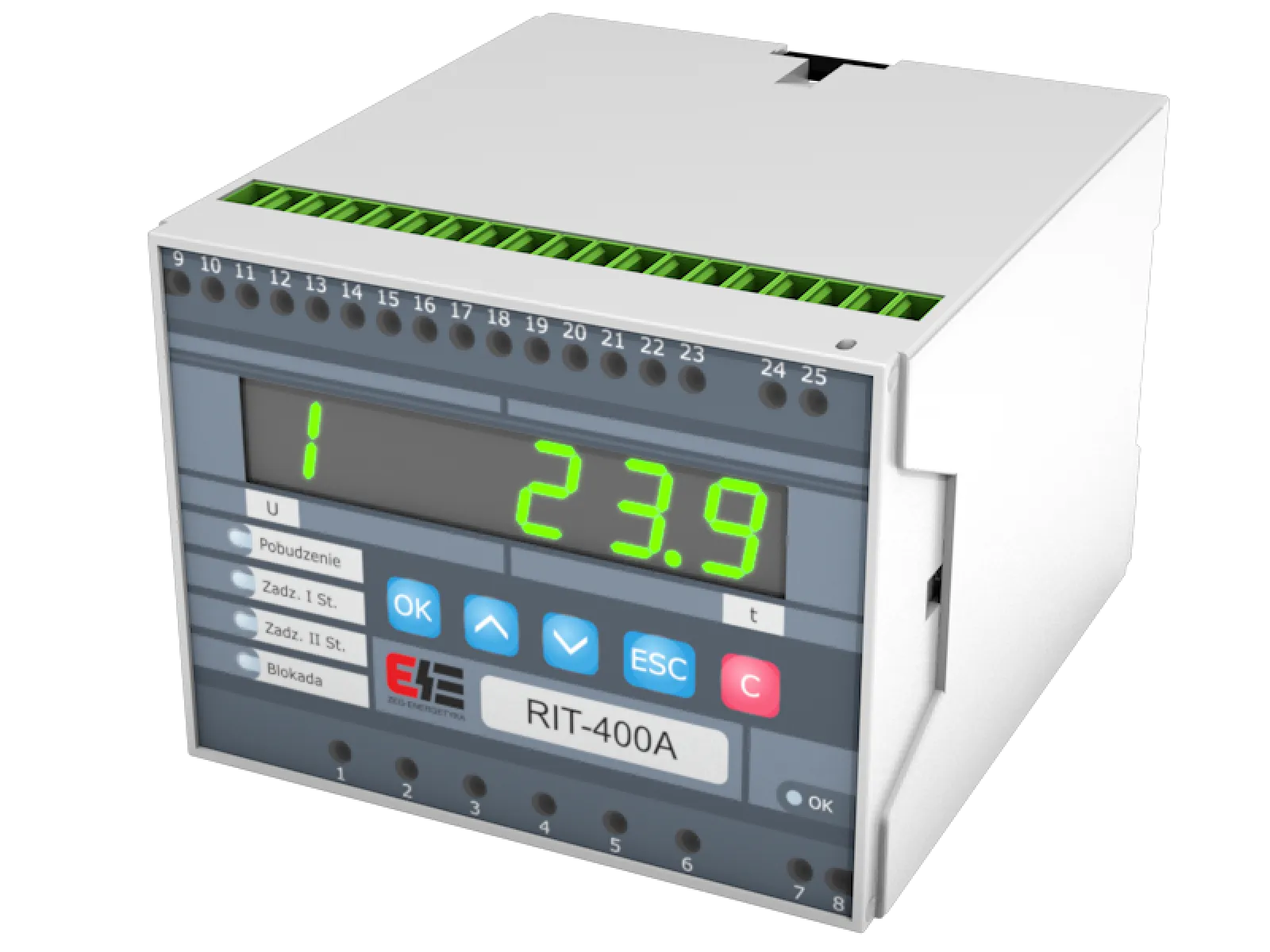

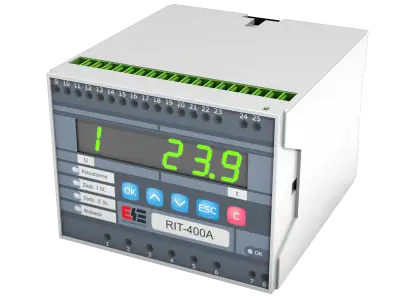

Przekaźnik nadprądowo-czasowy dwustopniowy typu RIT-400A przeznaczony jest do stosowania w układach automatyki elektroenergetycznej jako zabezpieczenie nadprądowe od zwarć i przeciążeń. Urządzenie kontroluje wartość skuteczną prądu sinusoidalnie przemiennego o częstotliwości 50 Hz lub wartość prądu stałego, realizuje detekcję zakłócenia w części elektrycznej chronionego obiektu oraz sterowanie wykonawcze.

PODSTAWOWE WŁAŚCIWOŚCI

• Zestaw zabezpieczeń:

  • 51 nadprądowe zwłoczne z charakterystyką czasową niezależną

• Dwa stopnie nadprądowo-czasowe.

• Technika cyfrowa zapewniająca wysoką stabilność, dokładność i pewność działania.

• Jednowejściowy układ pomiarowy, dedykowany albo z możliwością wyboru prądu znamionowego.

• Pomiar i bieżące wyświetlanie maksymalnej wartości skutecznej prądu wejściowego.

• Rejestracja wartości prądu zadziałania z ostatniego zakłócenia.

• Dwustanowe wejście umożliwiające zewnętrzną blokadę działania przekaźnika

• Wyświetlacz LED i klawiatura umożliwiające pełną obsługę przekaźnika.

• Sygnalizacja optyczna podstawowych stanów pracy przekaźnika.

• Wyjścia stykowe pobudzenia i zadziałania przekaźnika, sygnalizacji uszkodzenia zasilacza lub braku napięcia pomocniczego oraz sygnalizacji stanu blokady zadziałania przekaźnika.

• Samokontrola poprawnego działania przekaźnika.
