CHARAKTERYSTYKA OGÓLNA

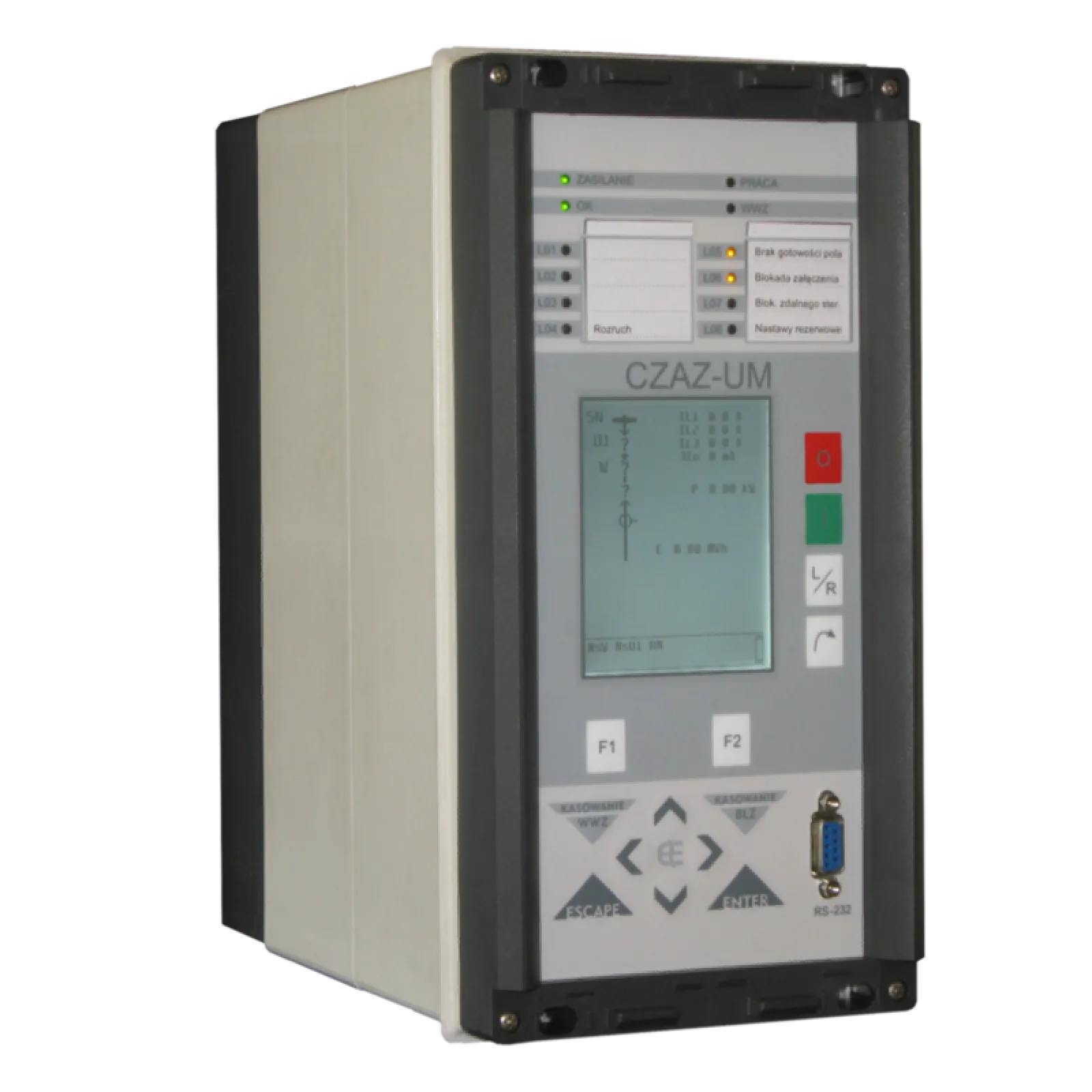

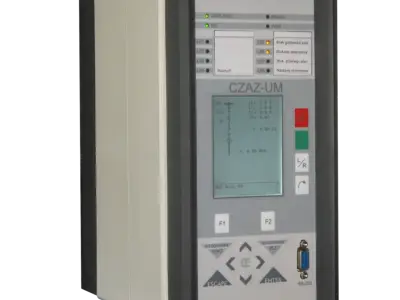

Zespoły CZAZ/UM/+ zapewniają kompleksową obsługę pola silnikowego (asynchronicznego oraz synchronicznego), zarówno z punktu widzenia selektywnego i niezawodnego zabezpieczenia, jak również sterowania polem, z uwzględnieniem konfiguracji łączników oraz wszystkich niezbędnych blokad i automatyki. Bogata biblioteka funkcji zabezpieczeniowych umożliwia wykorzystanie różnorodnych kryteriów pomiarowych do wykrycia nieprawidłowego stanu pracy silnika.

ZESTAW ZABEZPIECZEŃ

• 87 różnicowe od zwarć międzyfazowych wewnętrznych

• 50/51 nadprądowe zwłoczne, niezależne od zwarć międzyfazowych

• 50/51 nadprądowe zwłoczne od przeciążeń z możliwością wyboru charakterystyki niezależnej lub jednej z trzech charakterystyk zależnych

• 50/51 dwie funkcje nadprądowe bezzwłoczne jako dodatkowe kryterium prądowe, np. dla LRW lub ZS

• 51 nadprądowe zwłoczne, niezależne do ochrony silnika synchronicznego przed skutkami wypadnięcia z synchronizmu

• 51N nadprądowe zwłoczne z charakterystyką czasową zależną od zwarć doziemnych

• 67N nadprądowe kierunkowe zwłoczne, niezależne od zwarć doziemnych

• 46 nadprądowe zwłoczne z charakterystyką czasową zależną od asymetrii prądowej

• 49 cieplne od przeciążeń, na podstawie dwuwykładniczego modelu matematycznego

• 48 energetyczne chroniące silnik przed przeciążeniami związanymi z wydłużonym rozruchem, wielokrotnymi rozruchami oraz załączeniem na zablokowany wirnik

• 51LR nadprądowe zwłoczne od utyku silnika

• 51 nadprądowe zwłoczne informujące o zaburzeniach w procesie technologicznym maszyny napędzanej przez silnik

• 37 podprądowe zwłoczne od pracy jałowej silnika

• 27/59 dwa zabezpieczenia podnapięciowe lub nadnapięciowe zwłoczne

• · trzy wejścia temperaturowe poprzez wejścia prądowe 4÷20mA, do zabezpieczenia silnika przed przegrzaniem lub tylko do pomiaru

• sygnalizator uszkodzenia klatek silników indukcyjnych umożliwiający wykrycie uszkodzenia pojedynczego pręta lub pierścienia tylko CZAZ- -UTM+ / UM+

• sygnalizator uszkodzenia izolacji kabli

• zabezpieczenie łukochronne

PODSTAWOWE WŁAŚCIWOŚCI

• Technika cyfrowa oraz konstrukcja zespołu zapewniające wysoką dokładność, stabilność i pewność działania.

• Jednolity, uniwersalny sprzęt programowo dostosowany do potrzeb zabezpieczanego obiektu.

• Zestaw zabezpieczeń i funkcji dodatkowych z możliwością dowolnej ich konfiguracji.

• Zabezpieczenie łukochronne współpracujące z czujnikiem błysku systemu VAMP.

• Funkcje specjalizowanego sterownika polowego ze standardową logiką zaimplementowaną w zespole, zapewniającą bezpieczną obsługę pola przy sterowaniu lokalnym i zdalnym w zależności od stanu położenia łączników, zdefiniowanych zewnętrznych blokad i blokad od zadziałania zabezpieczeń, jak również realizację automatyki poawaryjnej oraz współpracę z układami sygnalizacji akustycznej stacji.

• Dostosowanie współpracy z łącznikami w polu do wymagań układów rozdzielnic oraz wymagań pól rozdzielczych na drodze programowej konfiguracji.

• Funkcje programowalnego sterownika polowego z możliwością swobodnego konfigurowania rozwiązań niestandardowych.

• Układ współpracy z zabezpieczeniem szyn zbiorczych ZS oraz lokalnego rezerwowania wyłączników LRW, konfigurowane w sterowniku programowalnym.

• Obwody wyjściowe z możliwością bezpośredniego sterowania łącznikami, w tym 2 przekaźniki wyjściowe sterowania awaryjnego z kontrolą ciągłości obwodów wyłączających.

• Pomiary wielkości elektrycznych.

• Rejestrator zdarzeń i przebiegów zakłóceń oraz parametrów wyłączających z ostatniego zakłócenia.

• Sygnalizacja lokalna najważniejszych stanów pracy zespołu i chronionego pola.

• Samokontrola poprawnego działania zespołu.

• Pełna obsługa z wykorzystaniem lokalnego panelu operatora.

• Zdalna komunikacja szeregowa z komputerem PC lub z systemem nadrzędnym.

• Zegar czasu rzeczywistego.

• Zaciski bezśrubowe dla wejść pomiarowych prądowych, złącza wtykowe dla pozostałych obwodów.

• Obudowa natablicowa lub zatablicowa
